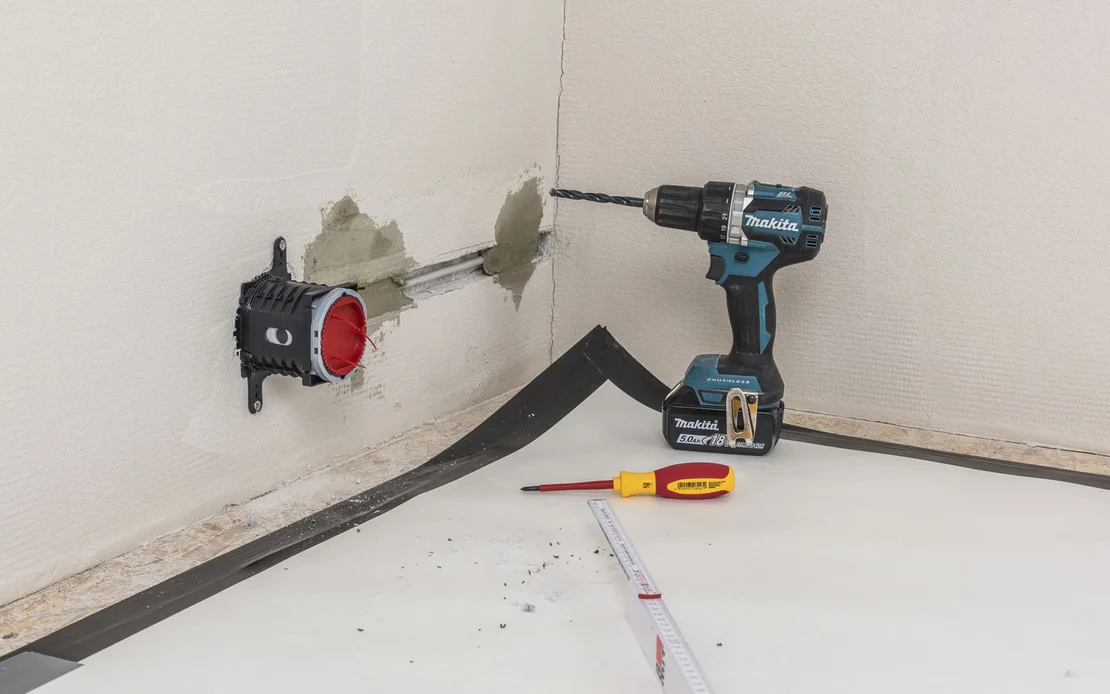

Fertig montierte Steckdose bzw. Installationsdose bei einer Innendämmung mit Holzfaserdämmplatten.

Stopcontact / installatiedoos in binnenisolatie met houtvezelisolatie plaatsen

In deze verwerkingshandleiding laten we je zien hoe je elektradozen of installatiedozen vakkundig monteert in binnenisolatie met houtvezelisolatieplaten.
Moeilijkheid
Eenvoudig
Bewerkingstijd
Ca. 5 tot 10 minuten per doos

Jouw checklist

Meer info? Klik gewoon op de naam van het gereedschap of product.
Gereedschap
    • Het klassieke timmermanspotlood

      Generaties vakmensen kennen en waarderen dit potlood op de bouwplaats. Het is inmiddels niet alleen verkrijgbaar met een grijze, maar ook met een rode of groene stift.

      Een onmisbaar duo: altijd bij de hand in je broekzak – samen met een scherp afbreekmes om het potlood te slijpen.

    • Pica DRY – het vulpotlood voor het zware dagelijkse werk op de bouwplaats

      De Pica DRY is niet meer weg te denken uit ons dagelijkse werk op de bouwplaats. Hij ligt goed in de hand en is ook uitstekend geschikt als markeerstift voor diepe gaten.

      De stiften gaan lang mee en zijn verkrijgbaar in verschillende kleuren – voor veelzijdige markeringen op de bouwplaats.

    • Pica DRY – altijd bij de hand en praktisch

      Vooral de clipbevestiging bevalt ons goed: het potlood zit stevig vast in je werkbroek – zelfs als je op je hoofd staat.

      Bovendien zit er een puntenslijper in de beschermhoes, zodat je de stift op elk moment snel en zonder extra gereedschap kunt slijpen.

    • Pica Permanent Marker – als een potlood niet genoeg is

      Op sommige ondergronden, zoals houtvezelisolatieplaten, EPS of minerale wol, schiet een gewoon potlood al snel tekort. De streep is nauwelijks zichtbaar of je beschadigt de ondergrond. Voor deze gevallen raden we een fijne permanente marker aan – nauwkeurig, veegvast en blijvend zichtbaar.

    • Als je weer eens veel schroeven moet indraaien

      Bij een project met ons KLIMA-board op droogbouwwanden of bij isolatie onder de daksporen heb je behoorlijk wat schroeven nodig.

      Daarbij komt een professionele accuschroevendraaier met voldoende vermogen en een lange accuduur bijzonder goed van pas.

      De Makita DDF482RFJ van 18 volt is krachtig en bovendien heel licht, waardoor werken boven je hoofd of langdurig werken een stuk makkelijker wordt.

    • De Makita DHR243Z is een krachtige accu-combinatiehamer met SDS-PLUS-opname en een slipkoppeling.

      Met het 18 volt accupakket kun je de combihamer heel goed gebruiken voor boren, hameren en beitelen. De slagkracht bedraagt tot 2,0 joule, en in beton is het boorvermogen tot 24 mm.

      Ondanks zijn kracht heeft hij een handzaam formaat en een laag gewicht, wat je krachten spaart bij een lange lengte van gebruik.

    • Stofafzuiging als toebehoren

      Als handig toebehoren kun je een stofafzuigsysteem aansluiten.

    • Nauwkeurige metingen over korte afstanden

      Of je nu een vensterbank plaatst, een afwerkprofiel aanbrengt, een keuken monteert of met droogbouw bezig bent – bij het meten van horizontale of verticale oppervlakken over korte afstanden heb je net als bij langere meetafstanden een nauwkeurige waterpas nodig.

      Het profiel mag daarbij niet verbuigen en de meetlibel mag zijn nauwkeurigheid niet verliezen – zelfs niet na meerdere stoten. Het is vervelend als je nauwkeurige werk teniet wordt gedaan door onnauwkeurige meetresultaten.

      Daarom raden we je aan om bij dit soort gereedschap geen concessies te doen en te kiezen voor professionele kwaliteit, zoals de Stabila 80AS.

    • Nauwkeurig meten voor exacte resultaten

      Naast het timmermanspotlood en het afbreekmes is een goede duimstok een van de belangrijkste gereedschappen in je werkbroek of gereedschapskist.

      Hoogwaardige modellen met zeer sterke scharnierplaten en geharde veren zorgen voor stabiliteit en een lange levensduur. Zo heb je lang plezier van je meetgereedschap.

    • Rolmaat BM 100 – compact en betrouwbaar

      De Stabila BM 100 is een compacte rolmaat met een lengte naar keuze van 3, 5 of 8 meter. Dankzij de softgrip-bekleding ligt hij prettig in de hand en is hij ook bij een val goed beschermd.

      Met een krachtige rem en een sterk terugrolmechanisme is hij ideaal voor het dagelijkse werk op de bouwplaats.

    • Rolmaat BM 300 – robuust en duurzaam

      De Stabila BM 300 heeft een breukbestendige PC/ABS-behuizing en een schokabsorberende softgrip-bekleding. Dankzij de grote materiaaldikte van de meetband kun je deze tot 3 meter uittrekken zonder dat hij knikt.

      De extreem slijtvaste STABILA NYLON-WRAP-bekleding beschermt de meetband betrouwbaar tegen corrosie en slijtage. Bovendien zorgt de extra grote haak voor stevig houvast in verschillende meetposities.

Aanvullende producten
    • De Kaiser 1159-90 – de perfecte inbouwdoos voor binnenisolatie

      Het stopcontact 1159-90 van Kaiser is speciaal ontwikkeld voor gebruik in diffusieopen binnenisolatiesystemen. Het is geschikt voor houtvezel-, calciumsilicaat- en minerale isolatiesystemen.

      Dankzij de verstelbare bevestigingsadapter kun je hem stevig aan de ondergrond vastzetten. Geschikt voor isolatiediktes van 30 tot 100 mm.

    • Flexibel uitbreidbaar: enkel, dubbel of meer

      De inbouwdoos is zo ontworpen dat je twee of meer dozen met elkaar kunt verbinden – ideaal voor meervoudige stopcontacten.

      Een verbindingsbuisje voor een veilige kabelgeleiding tussen de bevestigingsadapters zit bij de levering inbegrepen.

    • Optimaal beschermd tegen condensvocht

      De inbouwdoos heeft een ingebouwd, vochtabsorberend schuim. Dit schuim neemt overtollig vocht in de ruimte op, dat kan ontstaan door slechte ventilatie, en geeft het gericht weer af als de luchtvochtigheid daalt. Zo wordt corrosie aan de apparaatklemmen effectief voorkomen.

    • Betrouwbare luchtdichtheid

      De Kaiser 1159-90 zorgt voor een doorlopende luchtdichte laag. Hierdoor worden luchtstromen en achterventilatie van de binnenisolatie voorkomen.

      De warmte uit de kamer kan weliswaar in de doos doordringen, maar wordt niet doorgegeven aan het koude metselwerk – voor een optimaal isolatie-effect.

Arbeidsveiligheid
    • Wat je ook doet – draag de juiste werkbroek

      Op de bouwplaats hebben we al het een en ander meegemaakt – daarom weten we: de juiste werkbroek biedt je niet alleen betere bescherming, maar kan je dagelijkse werk ook aanzienlijk makkelijker maken.

      Afhankelijk van je werkzaamheden zijn verschillende broekmodellen geschikt. Als je voornamelijk lichte montagewerkzaamheden uitvoert, is een lichte stretchbroek vaak de beste keuze. Modellen zoals de SNICKERS 6271 of 6903 zijn bijzonder licht, flexibel en voeren zweet effectief af – ideaal voor werk waarbij je veel beweegt bij hogere temperaturen.

    • De klassieker: de allroundbroek

      Voor typische klussen zoals bepleisteren, plamuren of montage kiezen we graag voor de SNICKERS 6341. Deze broek is robuust, heeft een smalle pasvorm en loopt aan de achterkant voldoende hoog door – zo blijft alles op zijn plek, ook als je bukt of knielt.

      Aan de binnenkant van de bovenbenen, bij de adductoren, zorgt geïntegreerde stretchstof voor meer bewegingsvrijheid en merkbaar meer draagcomfort bij knielend werk.

    • SNICKERS 6341 – met voldoende opbergruimte

      De zakken van de 6341 zijn groot genoeg voor bijna elke smartphone. Daarnaast heb je genoeg ruimte voor een duimstok, een afbreekmes, pennen en ander gereedschap.

      Bij de knieën kun je heel eenvoudig kniebeschermers in de broek schuiven – ideaal voor iedereen die veel knielend werkt.

    • Welke voordelen bieden holsterzakken?

      Modellen zoals de SNICKERS 6241 zijn bovendien uitgerust met zogenaamde holsterzakken. Deze zakken zijn aan de broekband bevestigd en hangen losjes aan de broek – zo heb je schroevendraaiers, tangen en ander gereedschap altijd bij de hand.

      Ook spijkers of schroeven kun je er gemakkelijk in opbergen. Om ervoor te zorgen dat de zakken ook bij regelmatig gebruik stevig blijven, kiest SNICKERS hier voor bijzonder robuust CORDURA®-materiaal dat tegen een stootje kan.

    • Veilig werken – handschoenen voor pleister-, plamuur- en schilderwerk

      Veel pleisters, mortels en plamuurmassa's bevatten alkalische grondstoffen zoals cement of kalk. Een geschikte werkhandschoen beschermt je huid tegen direct contact.

      De werkhandschoen KinetiXx X-blue zit prettig en stevig en sluit goed aan bij je pols – zo blijft mortel buiten en kan die ook niet per ongeluk in de handschoen terechtkomen.

      We raden je aan om snijbestendige handschoenen te dragen, want troffels en plamuurmessen met hun metalen randen vormen altijd een risico op verwondingen.

    • Veiligheidsbril – eenvoudige en effectieve bescherming

      Een veiligheidsbril hoort bij de basisuitrusting voor alle werkzaamheden met pleister, plamuurmassa, verf en nog veel meer. Hij beschermt je ogen betrouwbaar tegen rondvliegende mortel- of verfspatten.

      Dat is vooral belangrijk omdat veel mortelsoorten alkalisch zijn en je ogen niet alleen mechanisch, maar ook chemisch kunnen beschadigen. Daarom wordt oogbescherming ook in de veiligheidsinformatiebladen van veel producten voorgeschreven.

    • Hellberg Argon – licht, comfortabel en veilig

      De Hellberg Argon is een extreem lichte veiligheidsbril waarvan de pootjes op drie manieren verstelbaar zijn. Daardoor sluit de bril goed aan op je gezicht en biedt hij optimale bescherming tegen spatten of spaanders.

      Hij heeft een zachte, flexibele neusbrug van rubber en is daardoor ook bij langdurig dragen erg comfortabel. De stoot- en krasbestendige glazen zijn voorzien van een anticondenscoating.

      Dankzij het slanke ontwerp van de pootjes past de bril perfect onder een gehoorbeschermer en blijven de oorkussens goed aansluiten – voor optimale geluidsdemping.

    • Hellberg Argon – de juiste glazen voor binnen en buiten

      Naast heldere glazen voor binnen is de Hellberg Argon ook verkrijgbaar met blauw of rood gespiegelde glazen.

      Blauw gespiegelde glazen bieden 99,99 % UVA/UVB-bescherming, verminderen verblinding door zonlicht en verbeteren het contrast ten opzichte van gewone glazen. Lichtdoorlatendheid: 22 %.

      Rood gespiegelde glazen bieden eveneens 99,99 % UVA/UVB-bescherming en zijn ideaal bij intens zonlicht. Ze verminderen verblinding nog sterker en verhogen het contrast aanzienlijk. Lichtdoorlatendheid: 12 %.

    • Hellberg Neon Plus – maximale bescherming tegen stof met een ruimzichtbril

      Bij bijzonder stoffige werkzaamheden, zoals schuren in gesloten ruimtes of spuitwerk met verf en lak, biedt een ruimzichtbril je optimale bescherming.

      De Hellberg Neon Plus heeft een heldere, krasbestendige lens voor optimaal zicht. Het zachte montuur zit comfortabel en kan zelfs zonder problemen over veel gewone brillen worden gedragen.

      Dankzij de anticondenscoating aan beide kanten en de indirecte ventilatie blijft de bril ook bij langdurig gebruik prettig vrij van condens.

Belangrijke aanwijzingen

Binnenisolatie van houtvezelisolatiemateriaal, calciumsilicaatplaten, minerale isolatieplaten of vergelijkbare materialen is meestal 4 tot 10 cm dik. Als je een elektradoos of stopcontact in de geïsoleerde muren wilt plaatsen, moet de gekozen installatiedoos blijvend stevig vastzitten in het relatief zachte isolatiemateriaal.

Een standaard installatiedoos met opvulringen voor de pleisterlaag bereikt hier al snel zijn grenzen. Bij installatiedozen die met spreidhaken in het isolatiemateriaal worden geplaatst, is het isolatiemateriaal meestal niet dik genoeg.

Daarom is de binnenisolatiedoos van Kaiser met een in hoogte verstelbare bevestigingsadapter een aan te raden oplossing. Meer informatie: https://www.kaiser-elektro.de/

Door de uiteenlopende omstandigheden op bouwplaatsen kunnen de door ons getoonde werkstappen niet met elke situatie rekening houden. Ze geven onze ervaring weer op het moment dat de foto's zijn gemaakt en zijn daarom niet bindend. Volg altijd de voorschriften van de fabrikant van de gebruikte isolatieplaten.



Bewerkingsinstructies

Youtube Video

Je moet YouTube goedkeuren in de cookie-toestemmingsverklaring om deze video te kunnen bekijken. Klik hiervoor

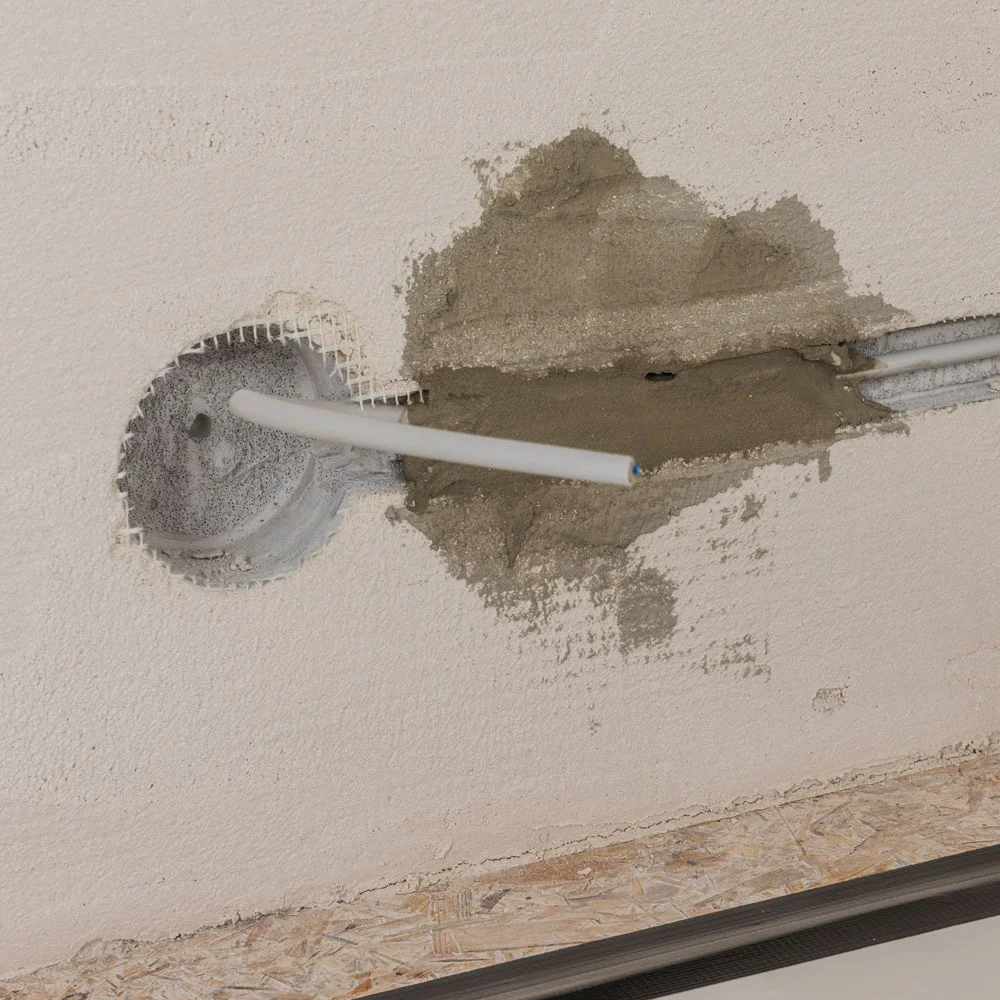

1 Stopcontact voorbereiden

Omdat het isolatiemateriaal niet dik genoeg is om de installatiedoos volledig op te nemen, hebben we met een gatenboor van ø 83 mm voldoende ruimte gemaakt om de doos later te plaatsen.

Voordat je de installatiedoos kunt plaatsen, moet de elektriciteitskabel zijn aangelegd en stevig zijn bevestigd. In ons voorbeeld hebben we de kabels zonder elektrabuis in sleuven in het metselwerk gelegd en blijvend vastgezet met Baumit Hoekprofielmortel Fix.

2 Kaiser-installatiedoos voor binnenisolatie

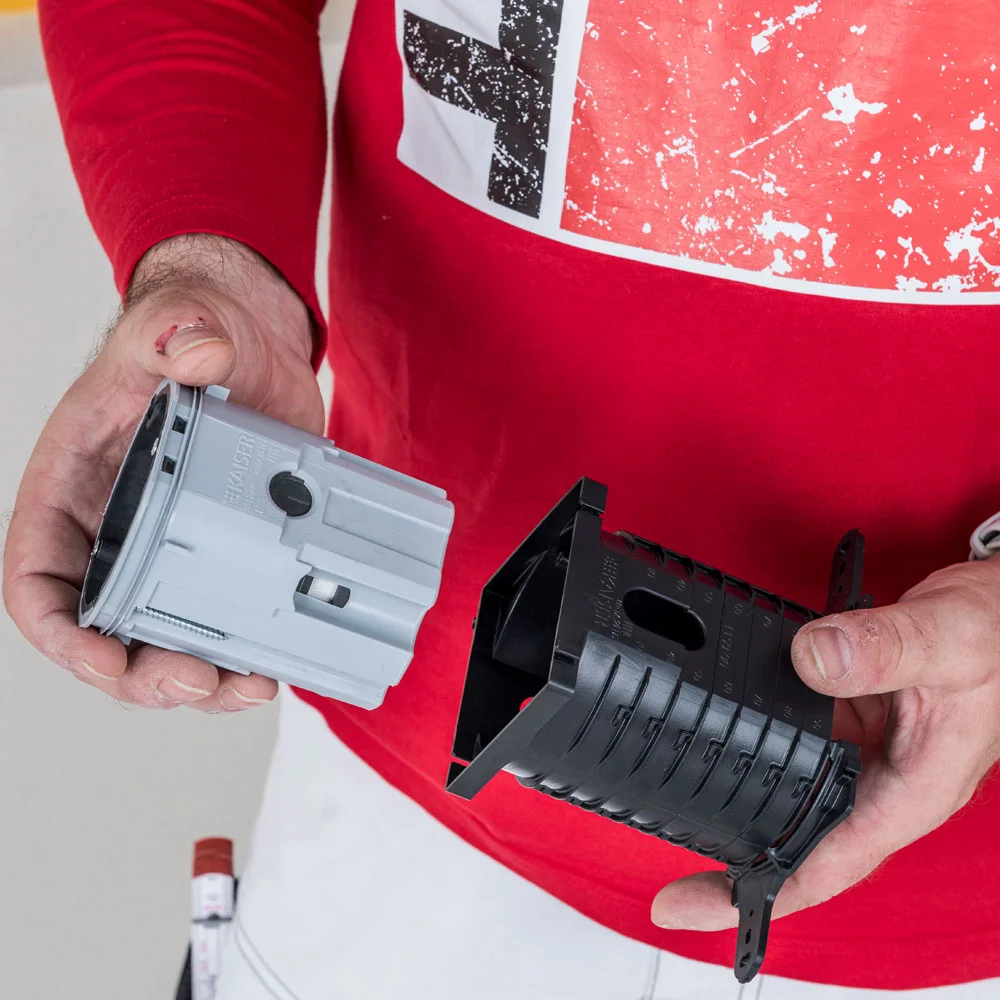

De installatiedoos voor binnenisolatie van Kaiser bestaat uit een zwarte bevestigingsadapter en de eigenlijke, grijze installatiedoos.

Je kunt ook meerdere dozen direct naast elkaar plaatsen of met elkaar verbinden. De werkstappen hiervoor vind je op de website van de fabrikant.

3 Montagediepte van het stopcontact instellen

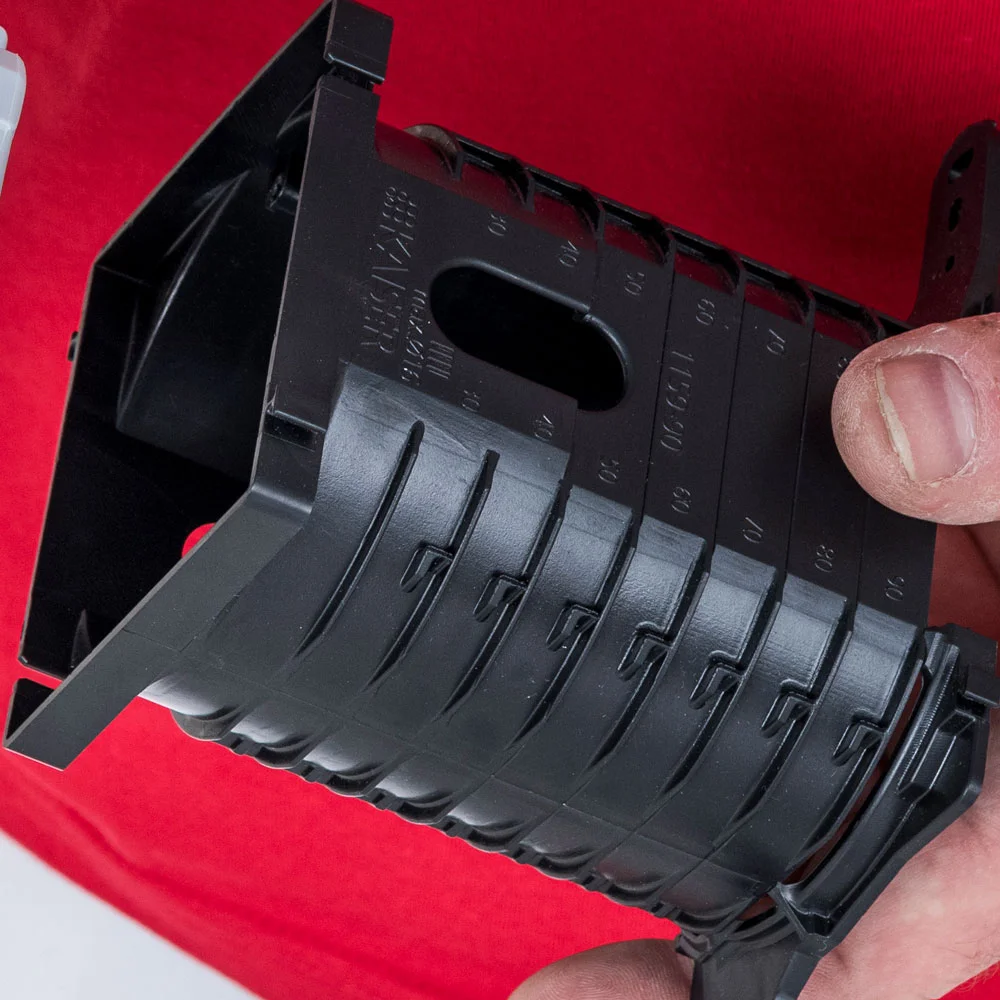

Om de inbouwhoogte aan te passen, heeft de bevestigingsadapter een schaalverdeling op het oppervlak van de doos. De schaalverdeling is onderverdeeld in stappen van 10 mm.

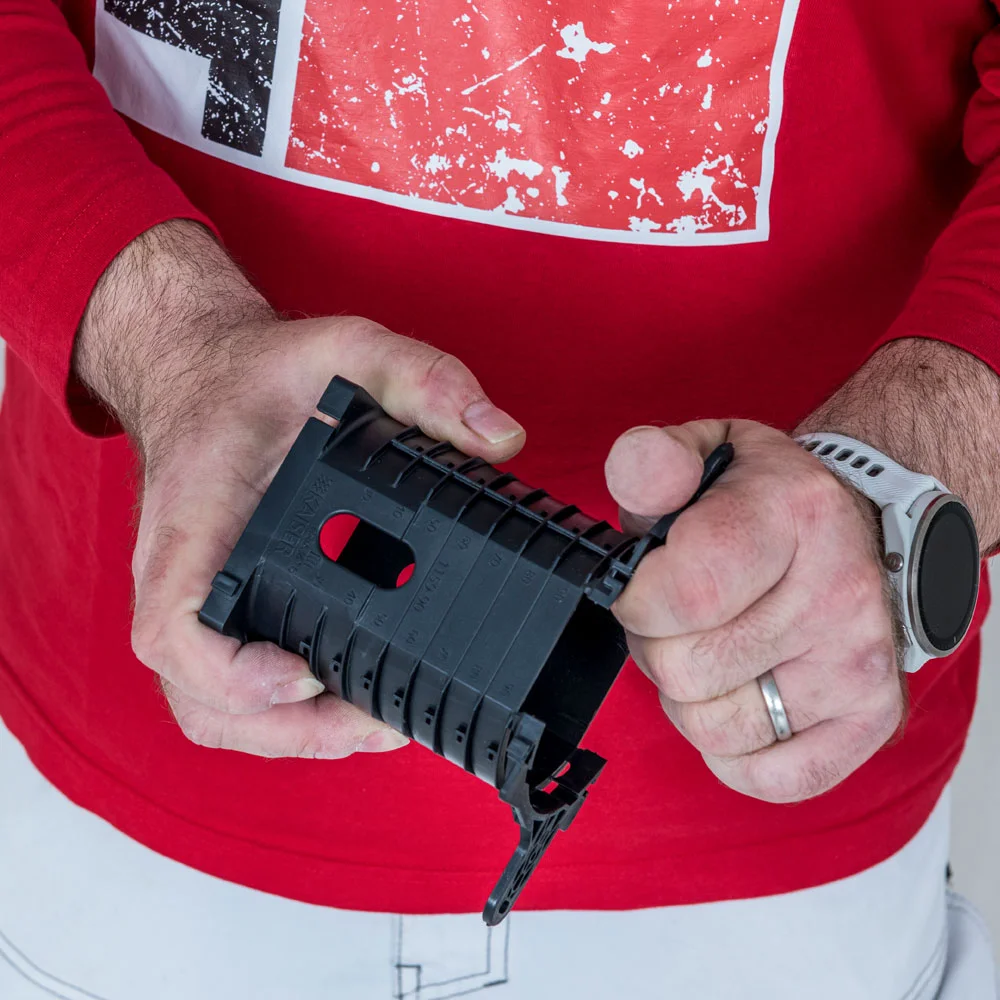

4 Bevestigingsadapter instellen

Om de inbouwhoogte aan te passen, breek je de twee bevestigingslipjes voor de schroeven van de bevestigingsadapter af en steek je ze op de benodigde hoogte op de adapter.

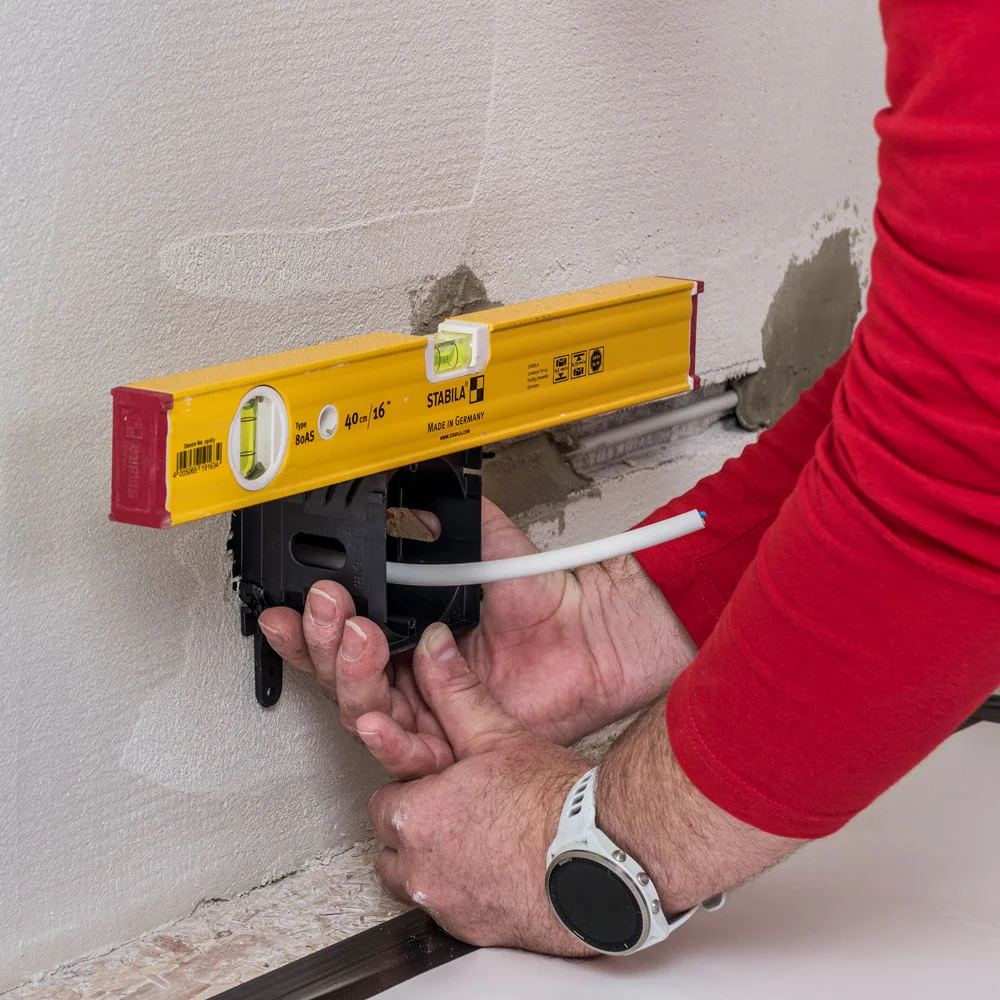

5 Stopcontact uitlijnen

Schuif de aangepaste bevestigingsadapter in het voorbereide boorgat en lijn het stopcontact met een waterpas horizontaal uit.

Het hoekige buitenframe van de installatiedoos van Kaiser is hierbij erg handig.

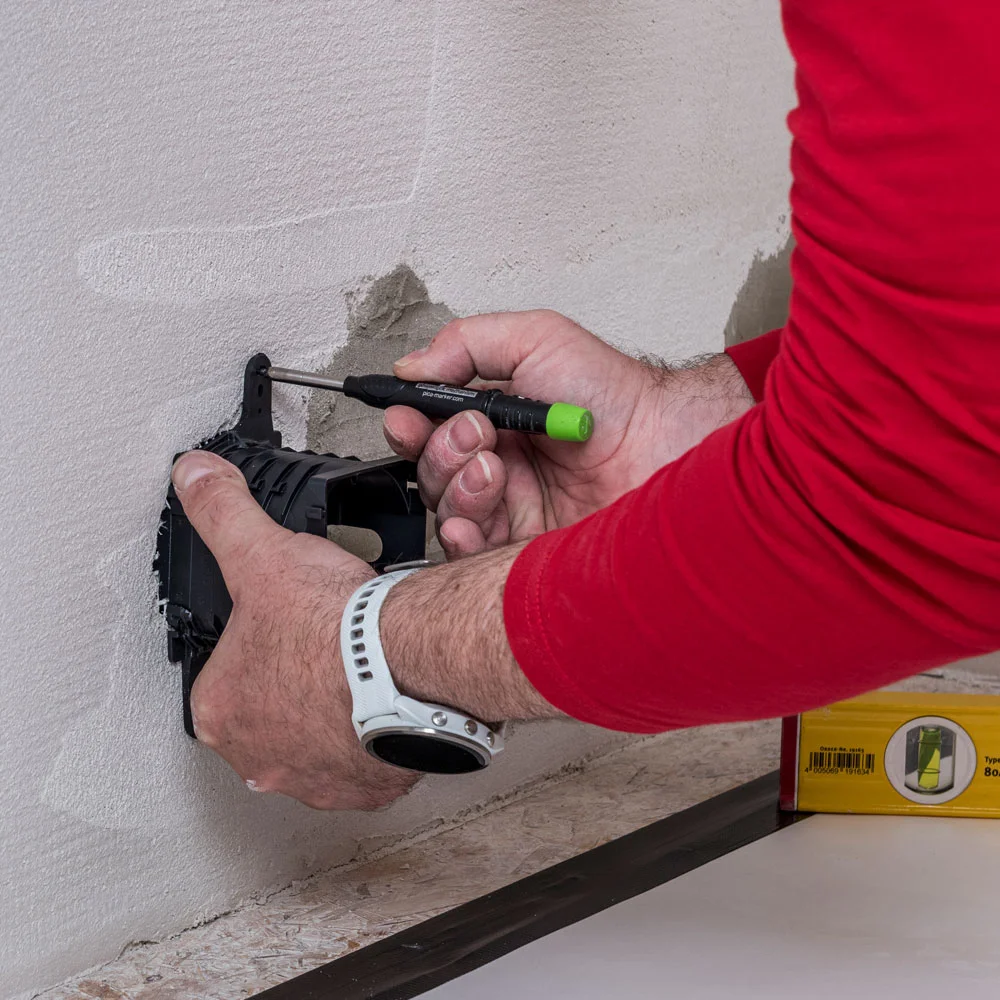

6 Pluggaten aftekenen

Houd de bevestigingsadapter op zijn plaats en teken de pluggaten door de twee bevestigingslipjes heen af op de ondergrond.

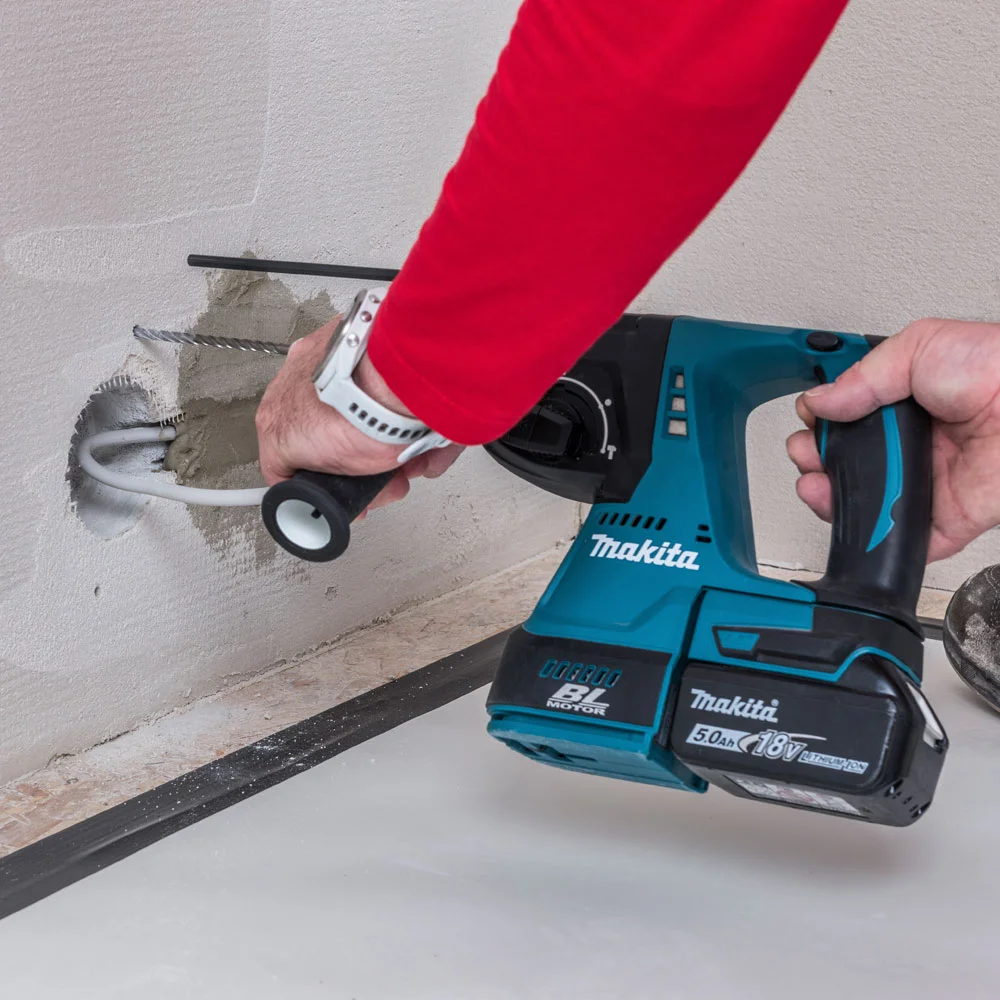

7 Pluggaten boren

Welke plug je gebruikt, hangt af van het soort ondergrond. Bij baksteenmetselwerk is meestal een plug van 6 x 40 mm tot 6 x 50 mm voldoende.

Houd je voor de diepte van het boorgat en de diameter van de boor aan de voorschriften van de plugfabrikant. In cellenbeton en holle en geperforeerde stenen boor je doorgaans zonder klopfunctie. In massieve stenen of beton boor je met klopfunctie.

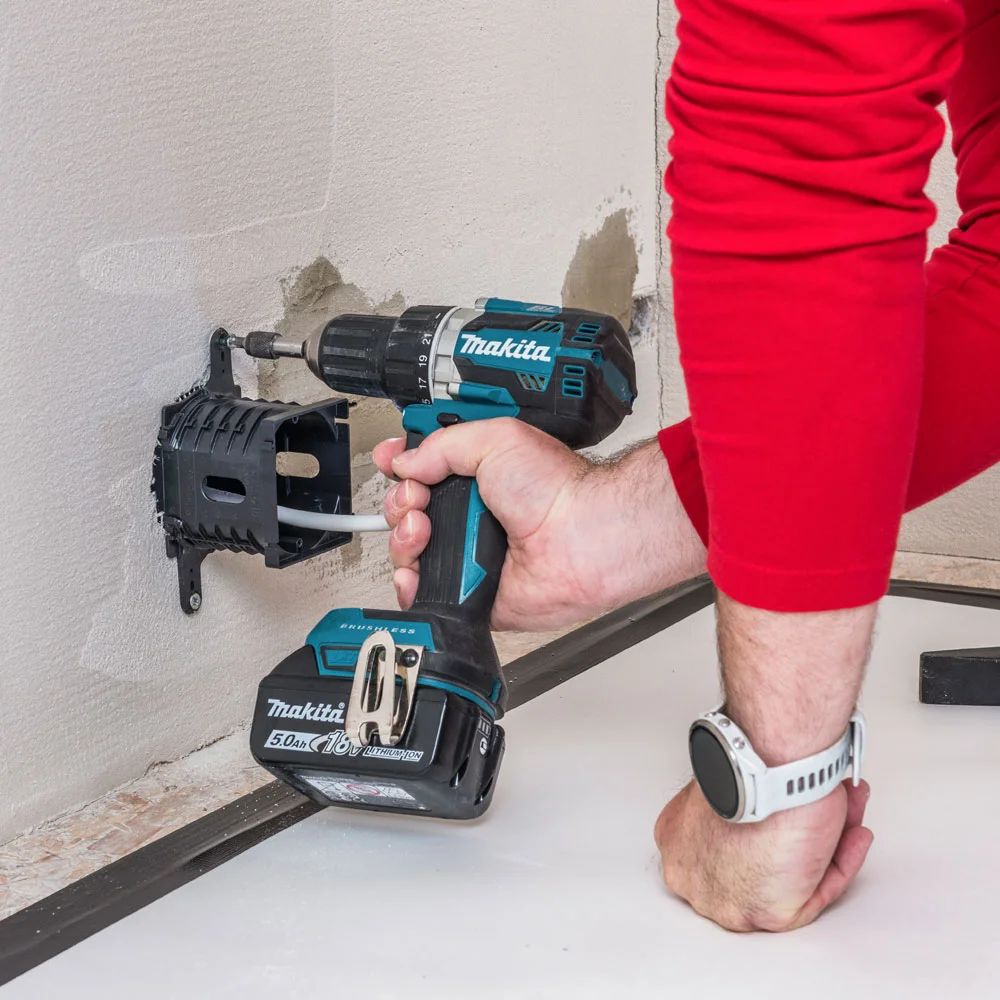

8 Bevestigingsadapter monteren

Steek de pluggen in de voorbereide boorgaten, zodat ze gelijk liggen met het oppervlak. Voer de kabels vanaf de achterkant in de bevestigingsadapter en schuif de adapter in het voorbereide boorgat.

Bevestig de adapter in het metselwerk. Roestvaststalen spaanplaat- of houtbouwschroeven met een halfronde kop of lenskop zijn aan te raden.

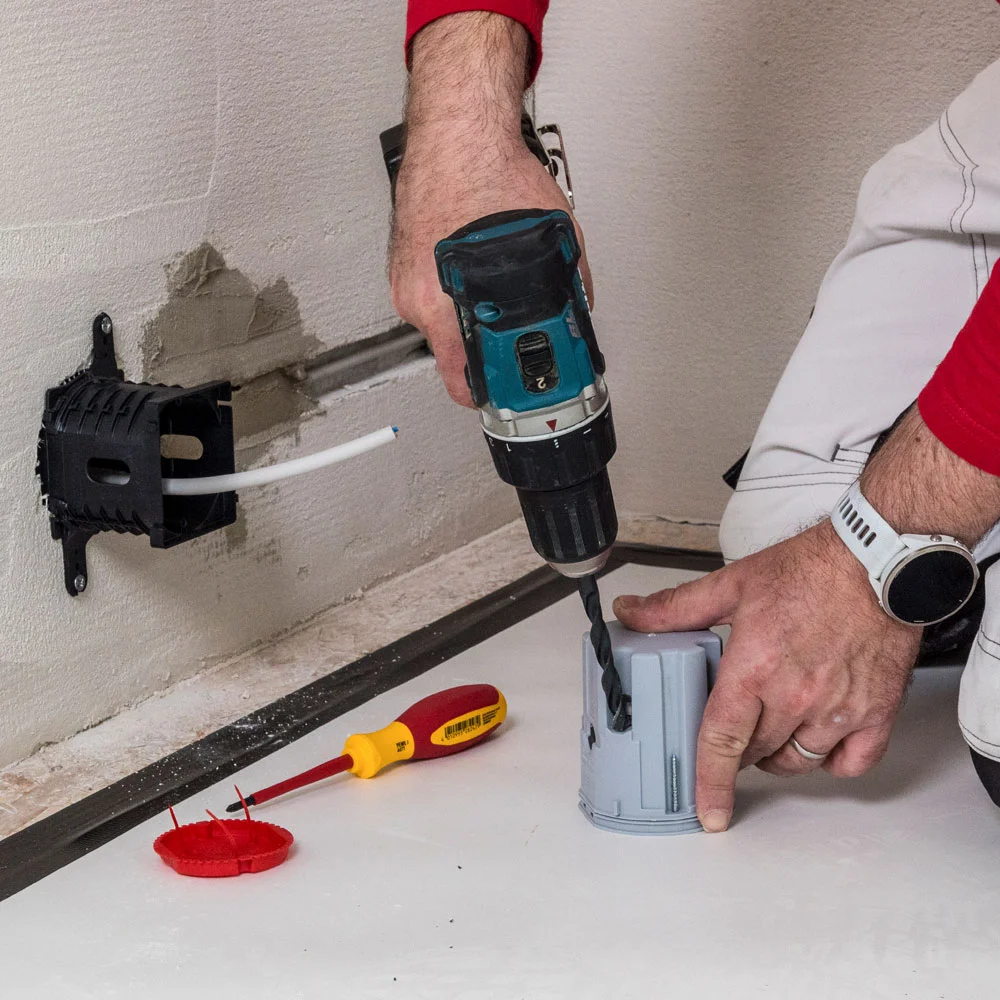

9 Kabeldoorvoeren openboren

Om de installatiedoos te plaatsen, boor je eerst de gaten voor de kabeldoorvoer open bij de daarvoor aangebrachte inkepingen.

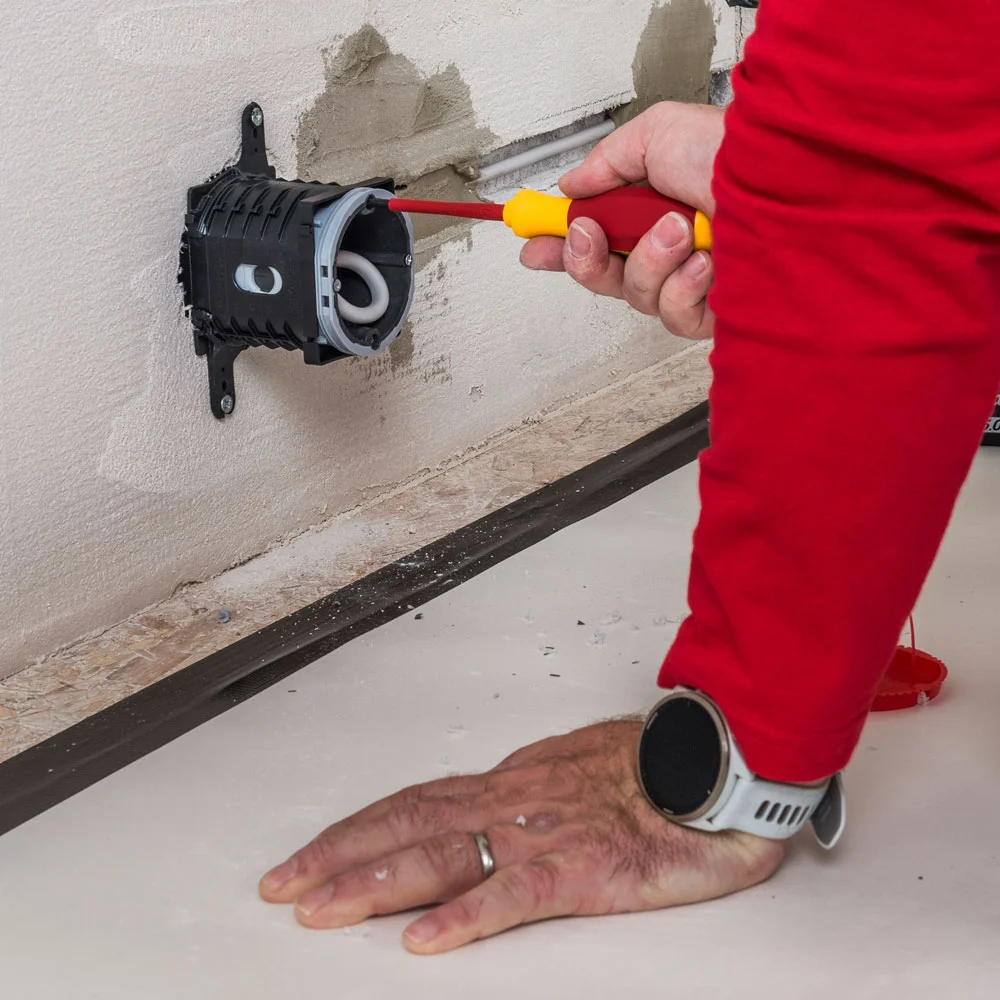

10 Installatiedoos plaatsen

Schuif de elektriciteitskabel van buitenaf door de geopende kabeldoorvoer en steek de doos in de bevestigingsadapter.

Geleidingsribben helpen je bij het uitlijnen van de installatiedoos. Met de meegeleverde schroeven zet je de installatiedoos vast in de adapter.
