Drainagebuis plaatsen en infiltratiekrat inbouwen
- Moeilijkheid
- Eenvoudig
- Bewerkingstijd
- ca. 20 tot 30 minuten per strekkende meter
Jouw checklist
Belangrijke aanwijzingen
In ons voorbeeld laten we zien hoe je bij tuin- en landschapsaanleg drainagebuizen en een infiltratiekrat plaatst bij een tuinmuur waar aan één kant grond tegenaan ligt. Deze maatregelen zijn bedoeld om insijpelend water dat zich bij hevige regenval door een hoogteverschil met het aangrenzende perceel kan ophopen, sneller af te voeren en zo de tuinmuur tegen vochtschade te beschermen.
De bescherming van de tuinmuur wordt compleet gemaakt met een waterdichte afdichting en het aanbrengen van noppenfolie. Deze uitvoering is geschikt voor bodemvocht en water dat niet onder druk staat. We raden je aan om DIN 4095 te volgen. Deze norm schrijft voor dat je bij een richtingsverandering van de drainageleiding een spoel- en inspectieput plaatst.
Graaf de bouwput zo diep uit dat er onder de drainagebuizen over de volledige lengte een grindlaag van minimaal 10 cm dik kan worden aangebracht.
De keuze van het juiste infiltratiekrat en de op jouw perceel afgestemde afmetingen ervan hangen af van de te verwachten hoeveelheid regenwater. Daarbij spelen bijvoorbeeld de lengte van de aangesloten drainageleiding en de bodemkenmerken een belangrijke rol.
Het bedrijf Otto Graf GmbH biedt als service een passende berekening aan. Meer informatie over deze service vind je op de website www.graf.info
Belangrijke aanwijzingen
Door de uiteenlopende omstandigheden op bouwplaatsen kunnen de door ons getoonde werkstappen niet met elke afzonderlijke situatie rekening houden. Ze geven onze ervaringen weer op het moment dat de foto's zijn gemaakt en zijn daarom niet bindend. Volg altijd de voorschriften van de fabrikant van de gebruikte producten en gereedschappen.
Bewerkingsinstructies
Drainagebuizen worden in grind of filtergrind geplaatst. Om te voorkomen dat de grindlaag en de drainageleiding dichtslibben, breng je eerst drainagedoek aan.

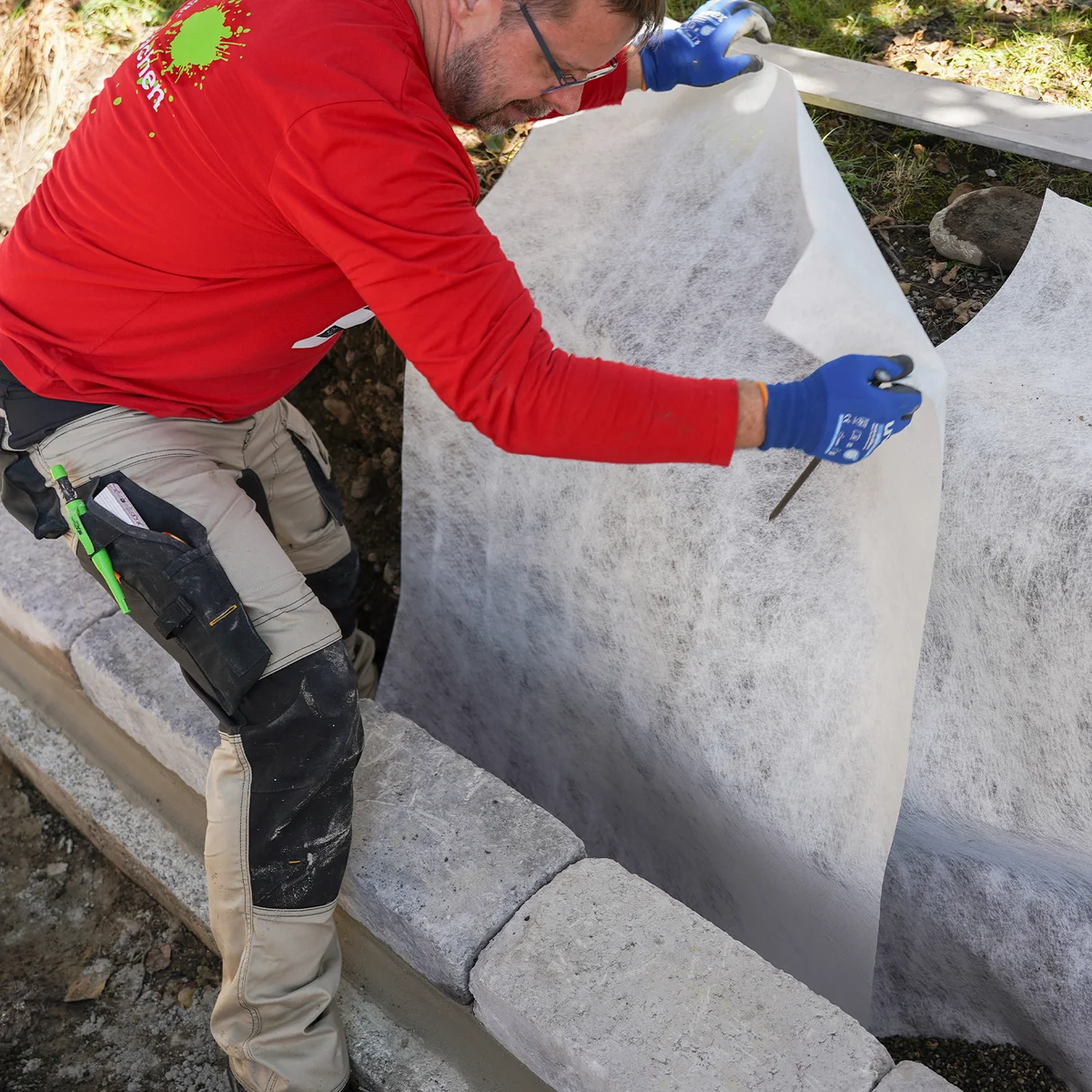

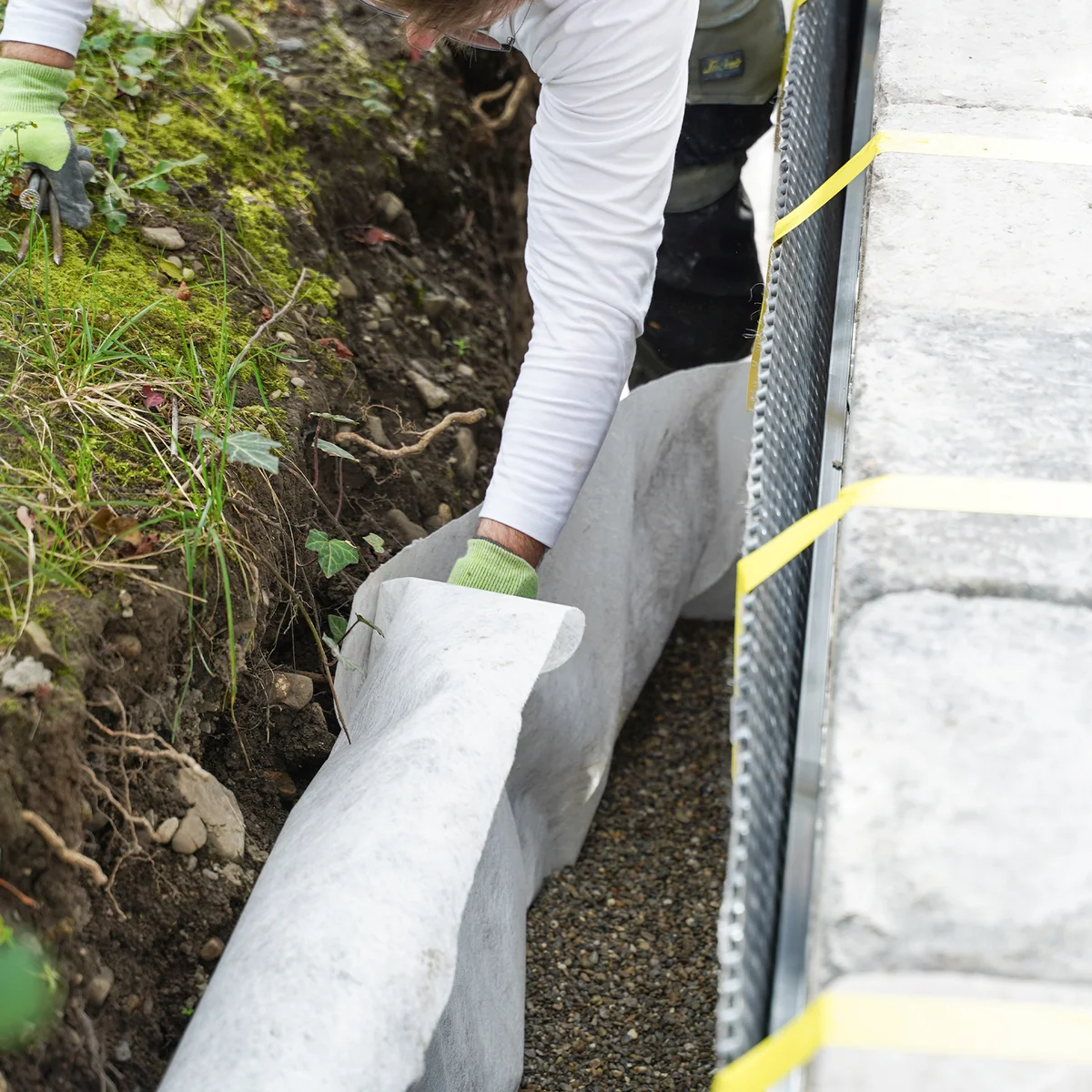

Breng het drainagedoek zo aan dat het minstens 20 cm omhoog tegen het metselwerk of de zijkant van de fundering ligt.
Houd bij het op lengte snijden van het drainagedoek rekening met de benodigde grindlaag rondom de drainagebuis: aan de zijkanten en onder de buis minimaal 10 cm en boven de buis minimaal 20 cm.

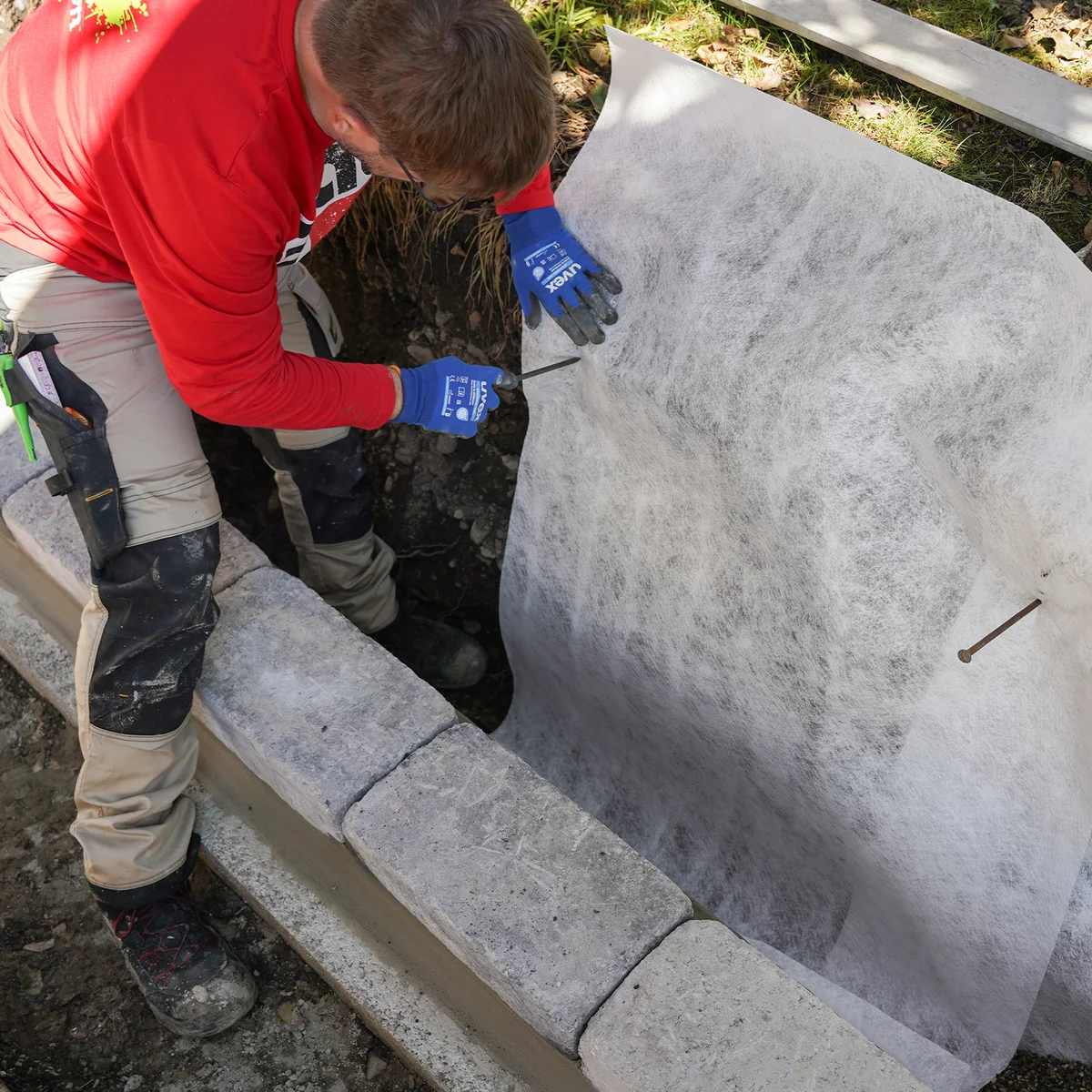

In ons voorbeeld zetten we het drainagedoek tijdens de bouw met lange spijkers vast aan de wand van de bouwput.
Gebruik alleen drainagedoek waarvoor de fabrikant bewijs van de mechanische en hydraulische filterstabiliteit levert.

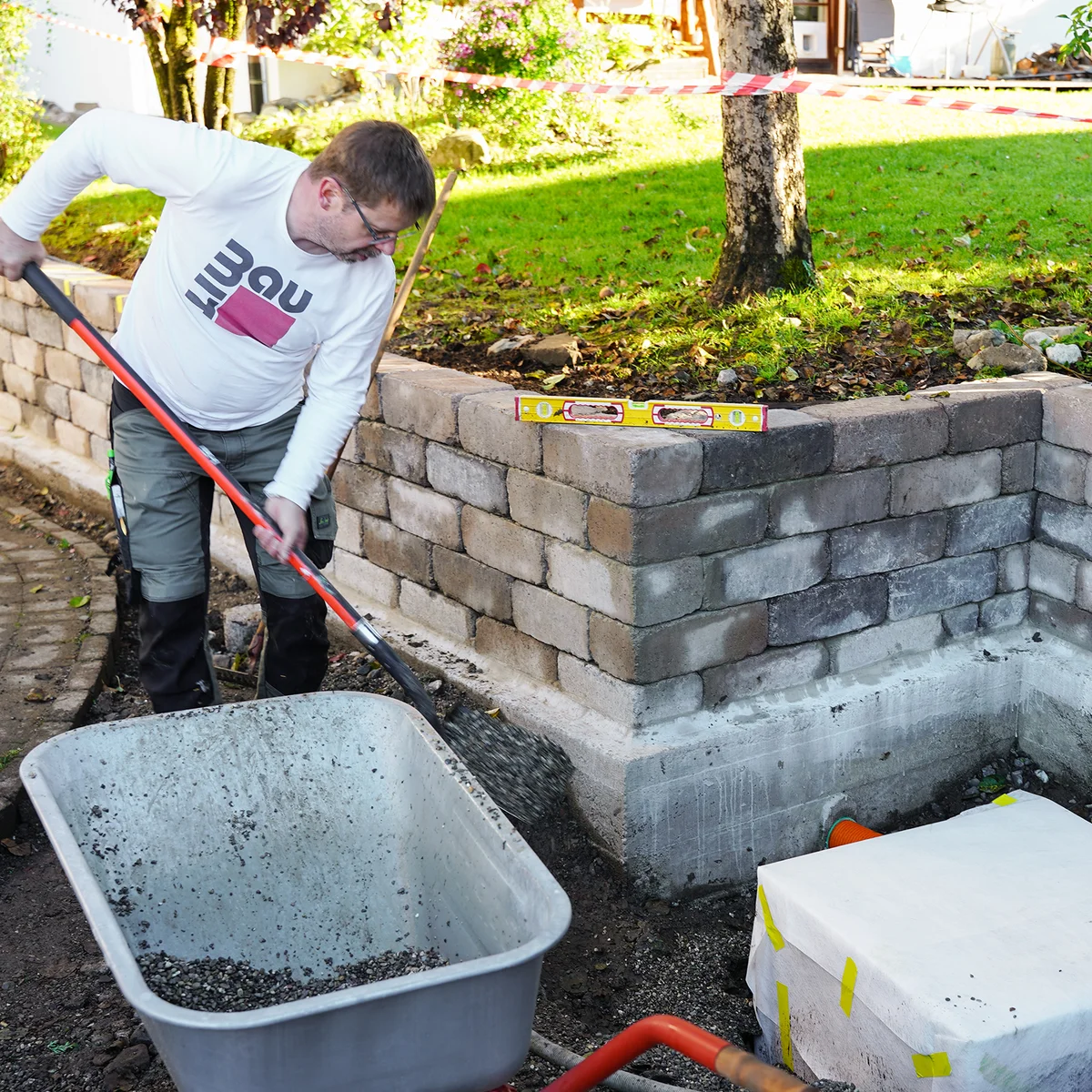

Breng grind aan als onderlaag voor de drainagebuis. Gebruik gewassen grind 8/16 mm of speciaal filtergrind.
De onderlaag moet minimaal 10 cm dik zijn.

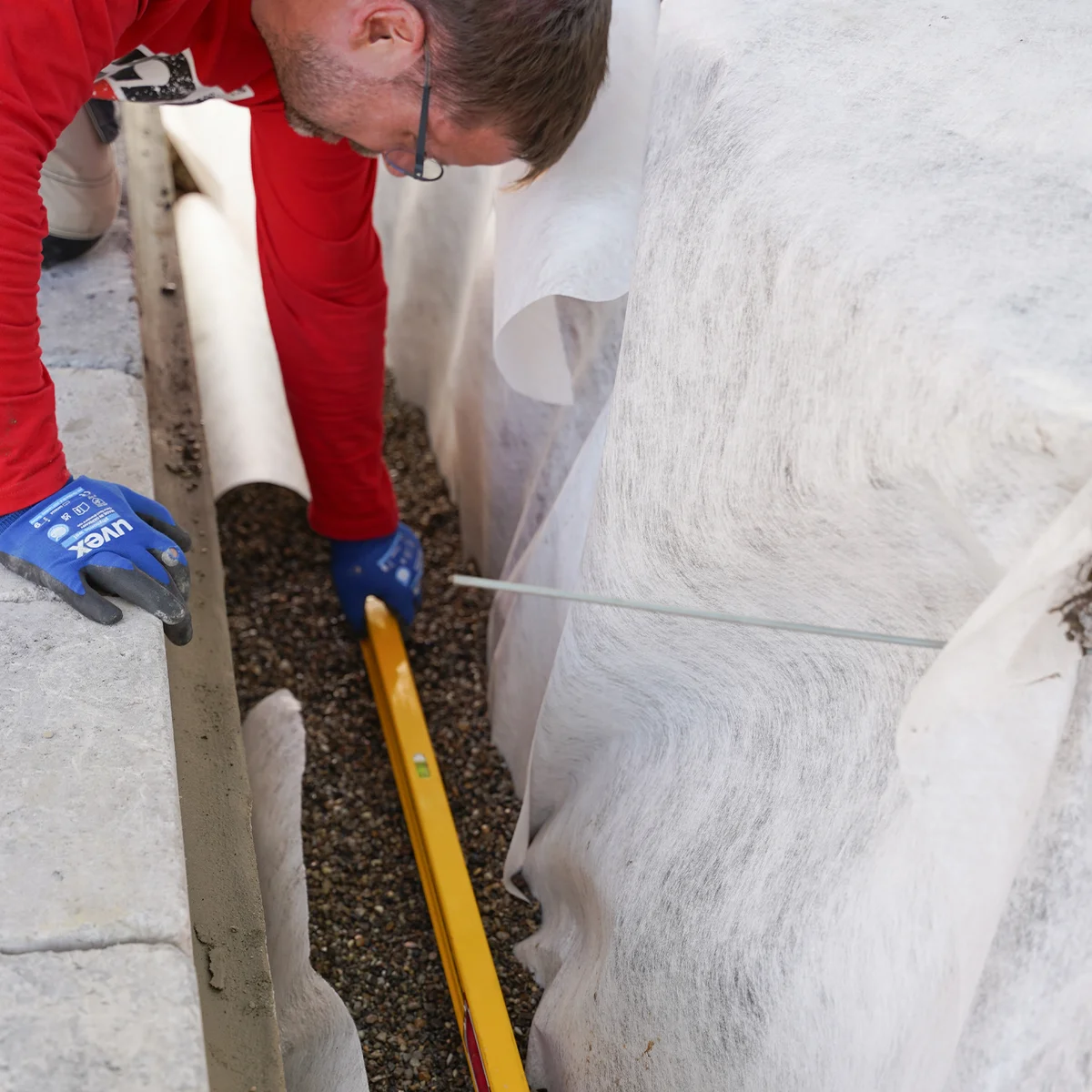

In de praktijk is het volgens ons eenvoudiger om het grindbed nu al ongeveer op het benodigde afschot
van minimaal 0,5 % af te reien. Dit maakt de latere plaatsing van de drainagebuizen makkelijker.

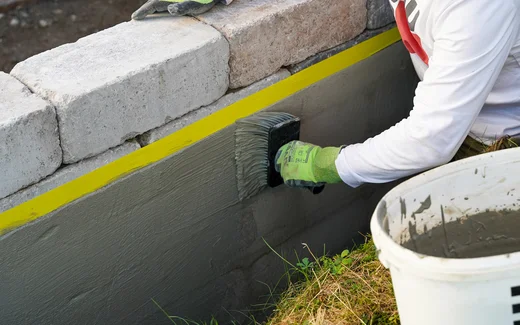

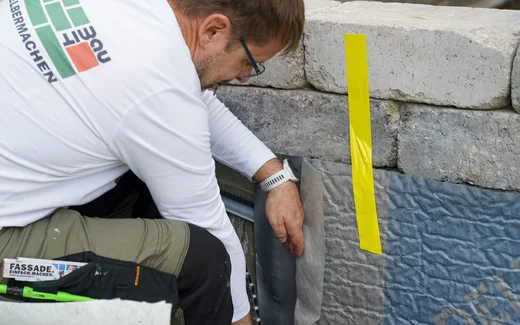

Op onze bouwplaats hebben we daarna de tuinmuur geplaatst en de noppenfolie aangebracht. Daarbij hebben we erop gelet dat de noppenfolie op het grindbed rust.

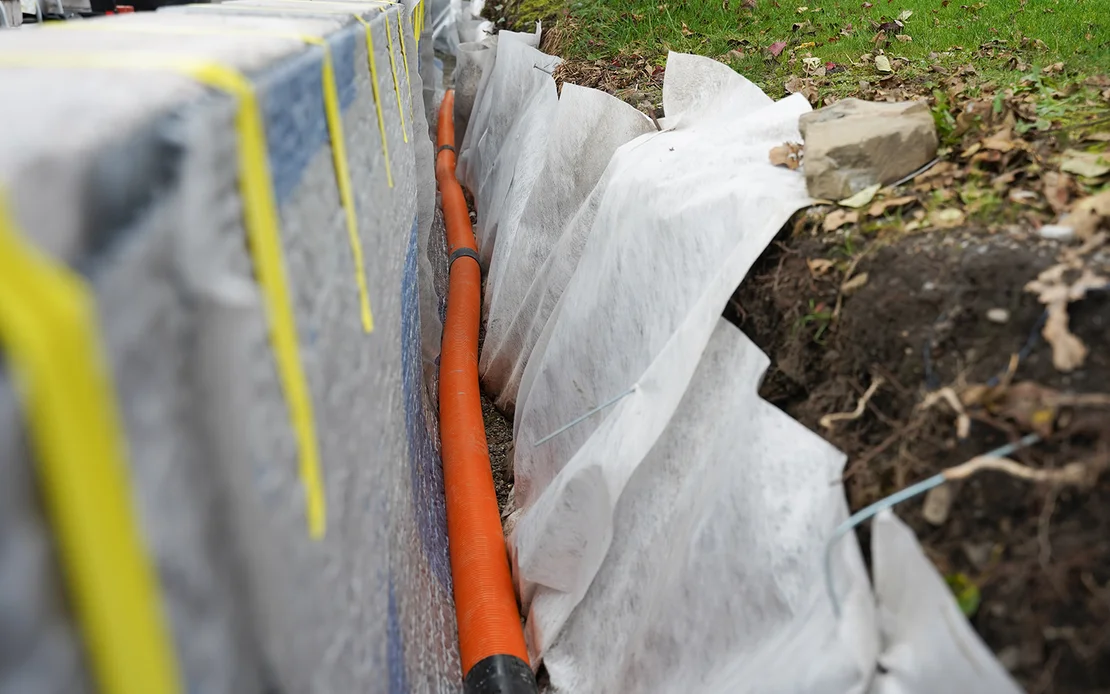

Nu kun je beginnen met de plaatsing van de drainagebuizen.

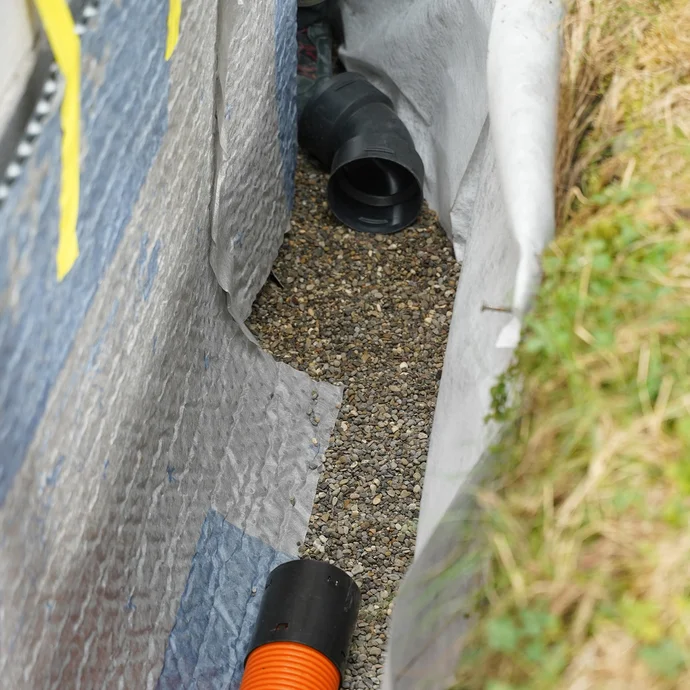

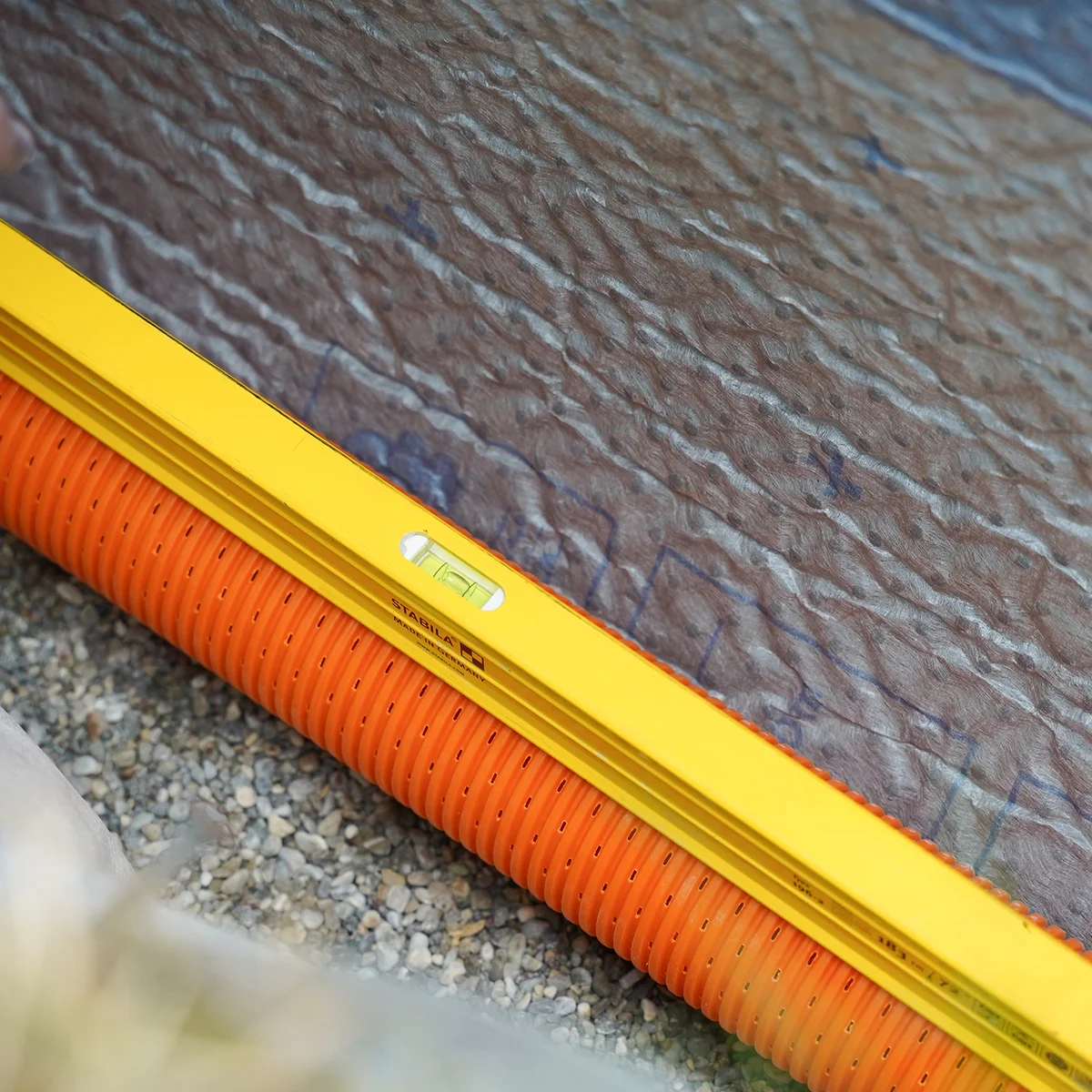

Zorg ervoor dat je de buis zo plaatst dat er daarna aan beide kanten minstens 10 cm grind kan worden aangebracht.
De drainagebuizen moeten met een afschot van minimaal 0,5 % worden geplaatst. We raden een afschot van 2 % aan, voor zover dat in het project haalbaar is.
Voor hoeken van 45° en 90° zijn er hoekstukken verkrijgbaar bij verschillende fabrikanten. Schuif de drainagebuizen met hun rechte uiteinden eenvoudig tot aan de aanslag in de hoekstukken.
Net als bij het verbinden van losse buizen zorgen grijphaken ervoor dat de buizen aan elkaar of aan de verbindingsstukken vastzitten.

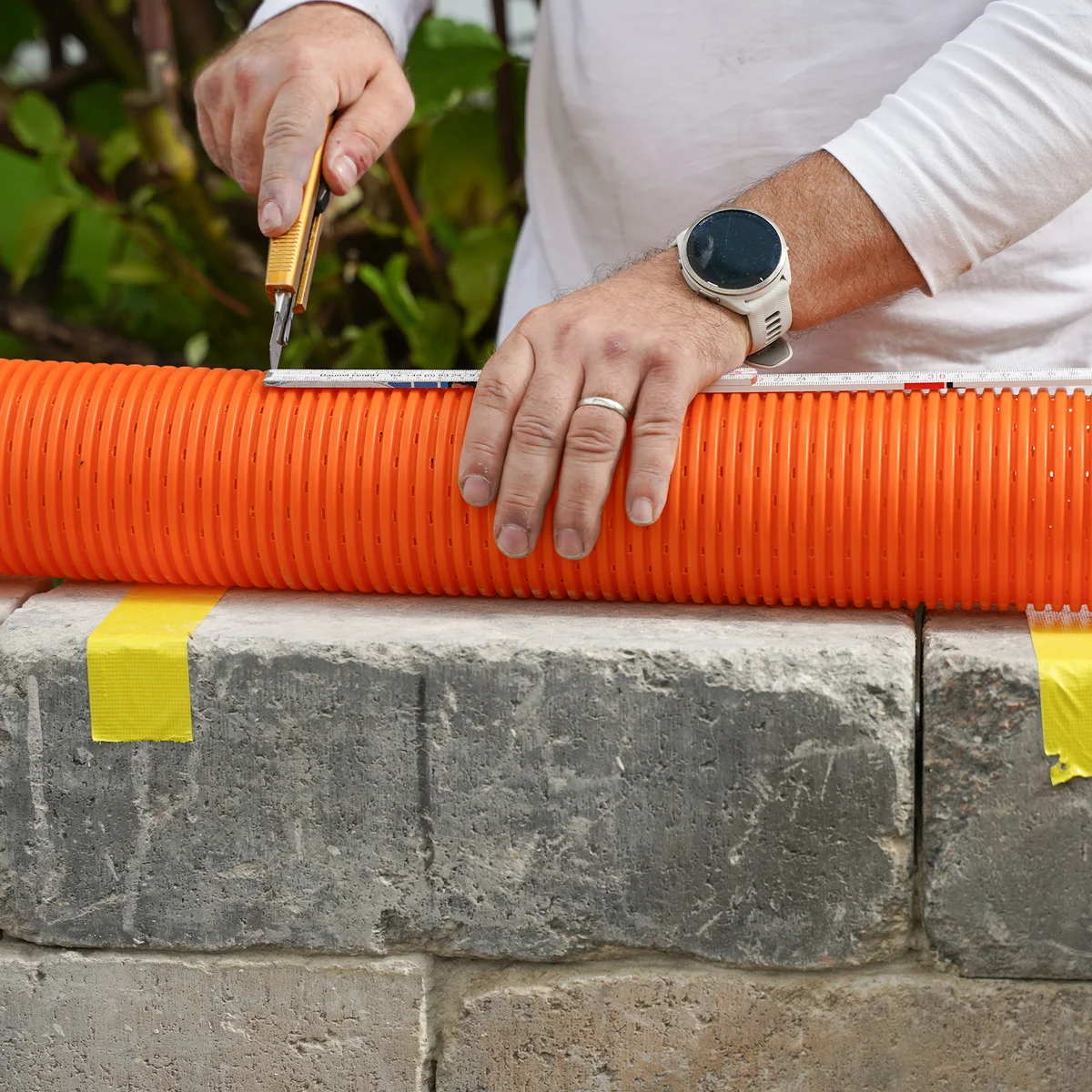

De drainagebuizen zijn van kunststof en kun je eenvoudig inkorten met een scherp afbreekmes of een ijzerzaag.

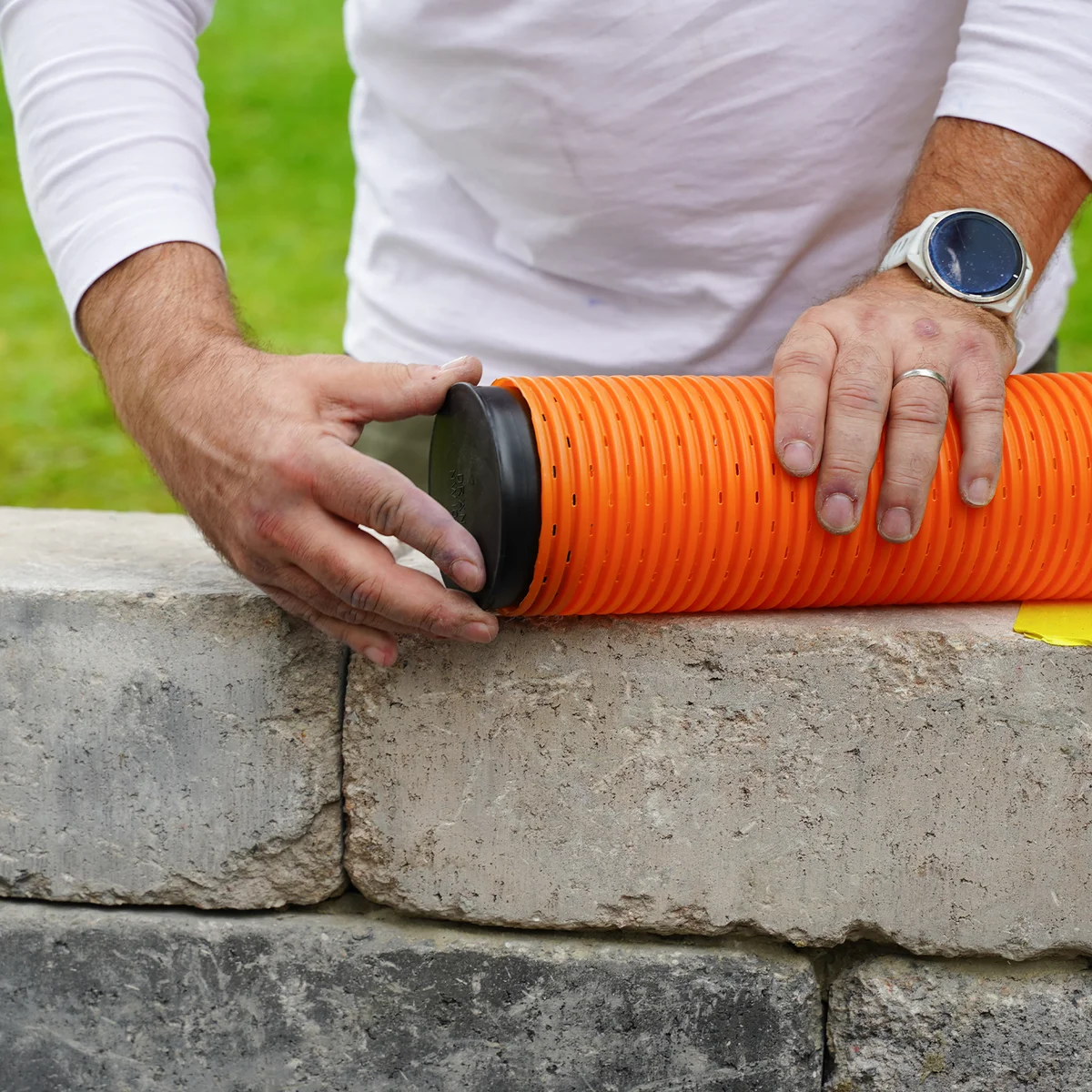

Sluit het uiteinde van de drainagebuis af met een afsluitdop die bij de maat van de buis past.

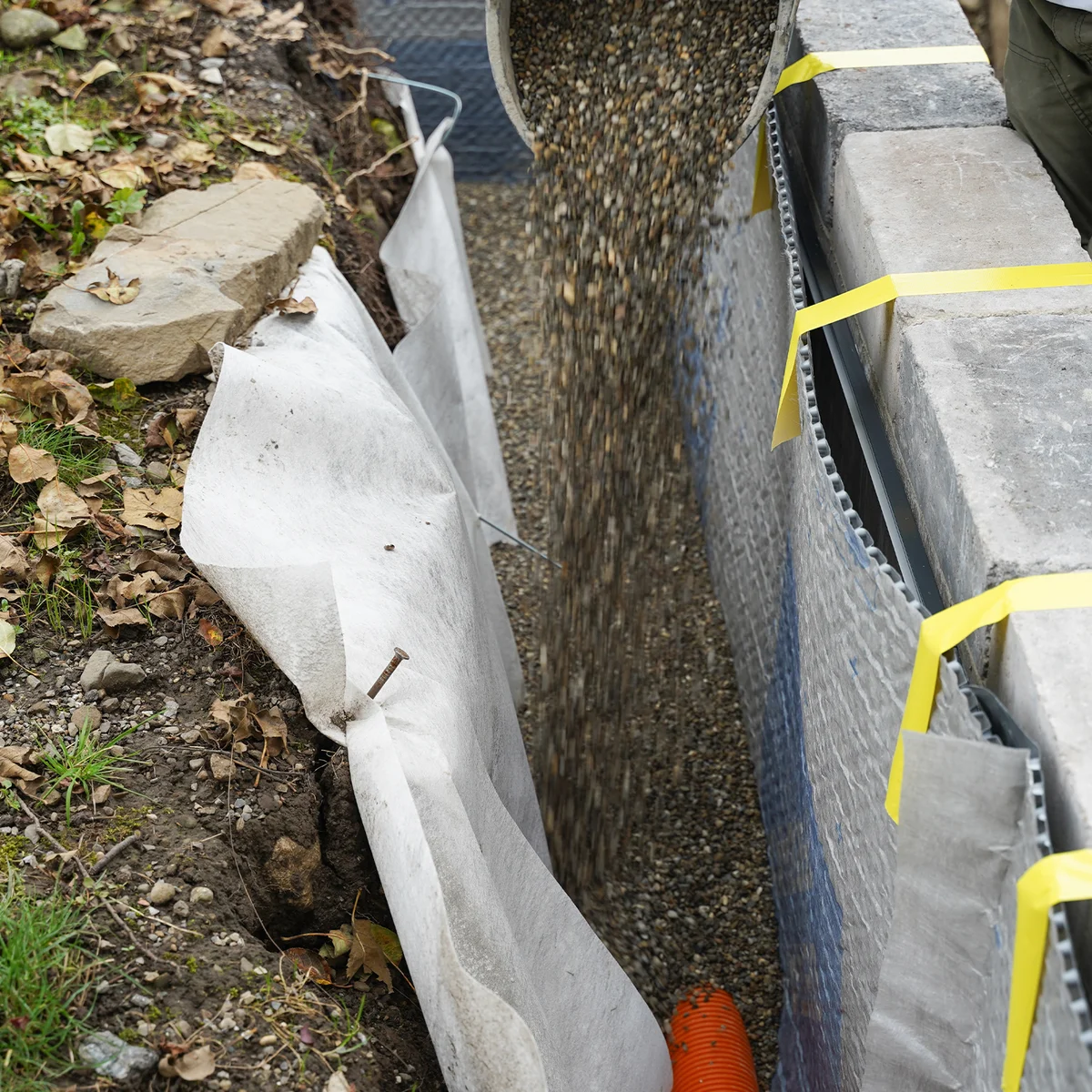

Als de drainagebuis volledig is geplaatst en op het juiste afschot ligt, kun je de buis helemaal in grind inbedden.
Zoals eerder beschreven, moet de buis aan beide kanten met 10 cm grind worden omhuld en aan de bovenkant met minimaal 20 cm grind worden bedekt.
Nadat je de sleuf met het benodigde grind hebt gevuld, kun je het drainagedoek over het grindbed vouwen. Het grind moet daarbij volledig met het doek worden omhuld en het doek moet minstens 15 cm tegen de sleufwand liggen.

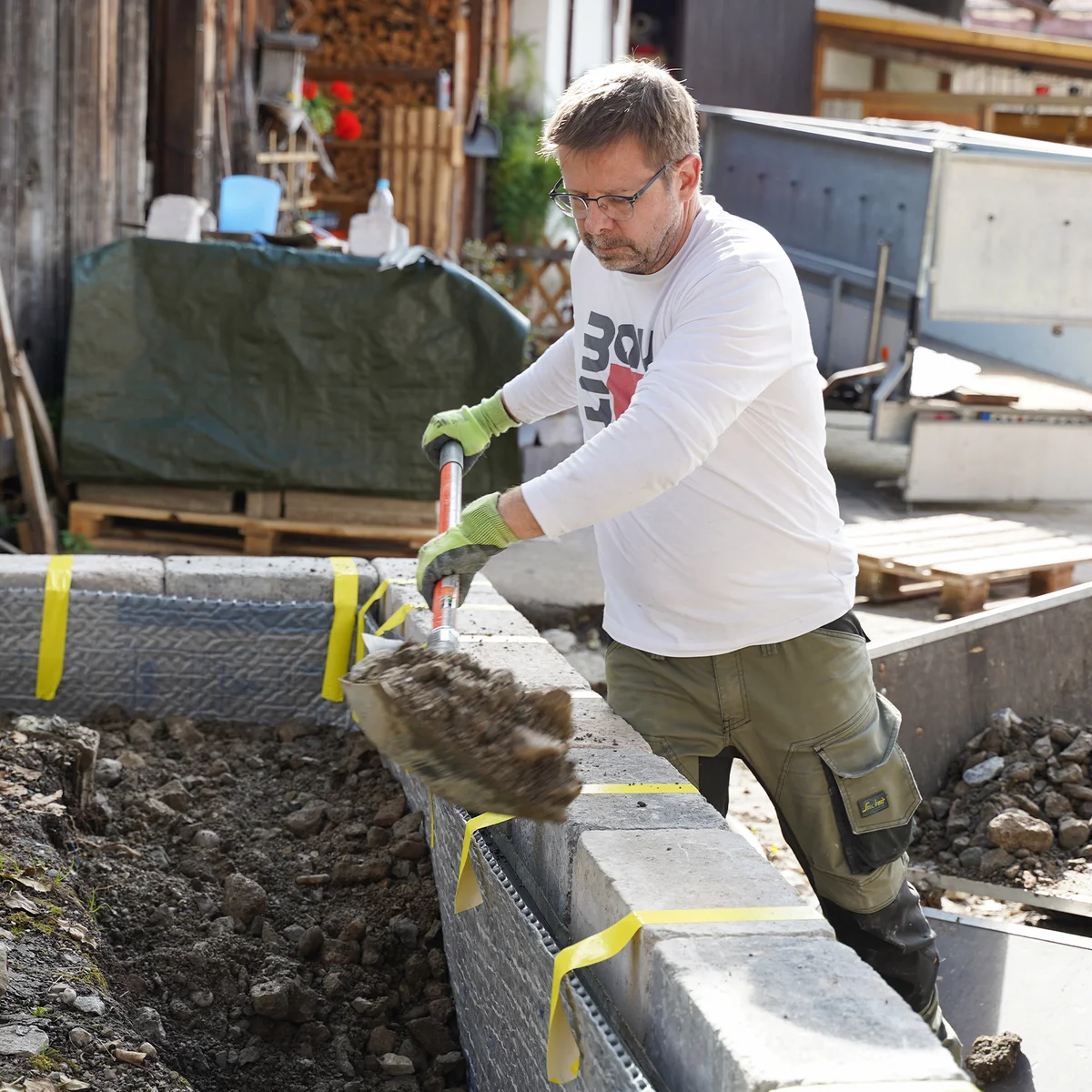

Tot slot vul je de bouwput weer op met het uitgegraven materiaal, mits dit geschikt is. We raden aan om dit in meerdere lagen te doen. Bij landschapswerkzaamheden wordt elke laag handmatig (maximale dikte ca. 10 cm) of machinaal (tussen 20 en 30 cm) verdicht voordat de volgende laag wordt aangebracht.

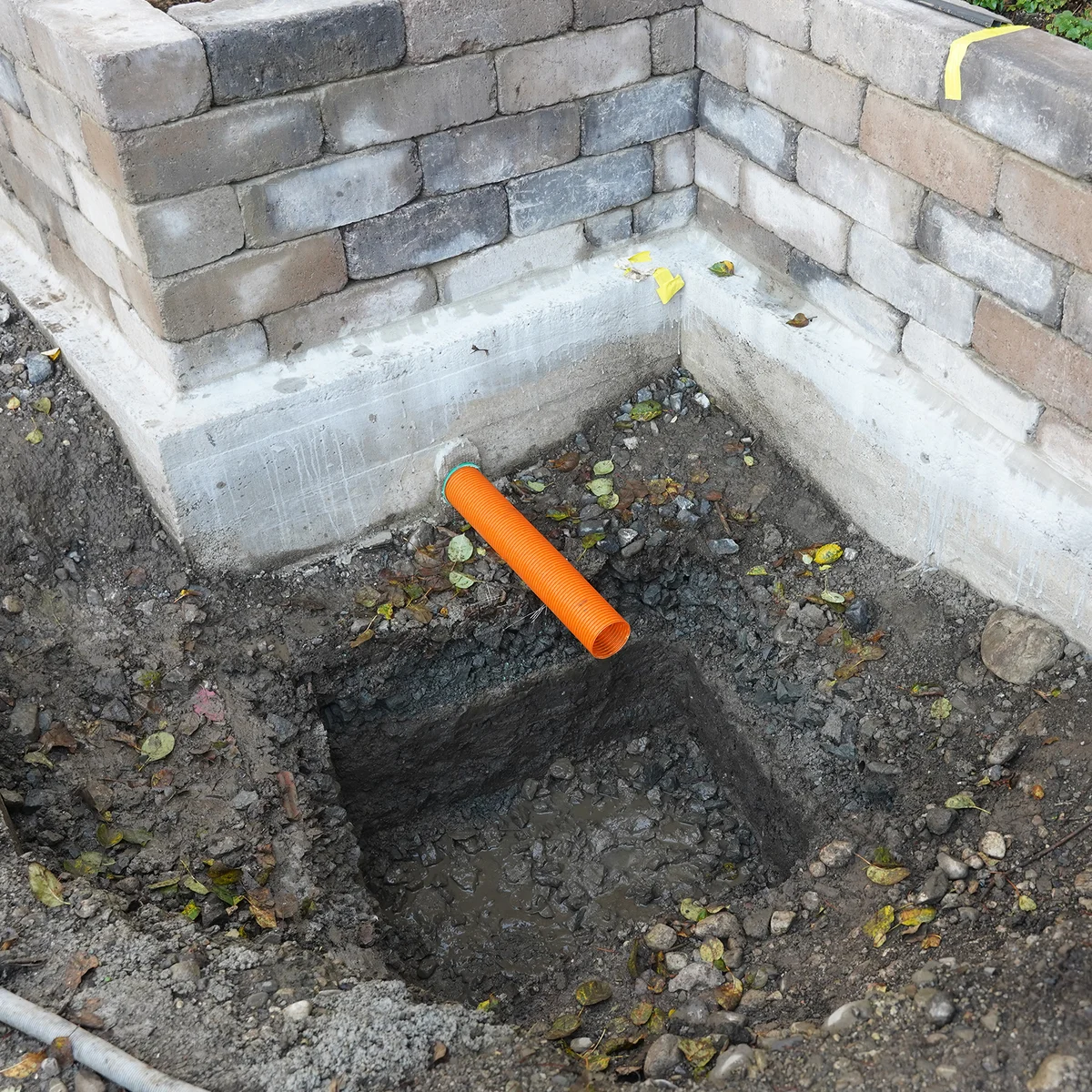

Graaf een bouwput voor de plaatsing van het infiltratiekrat. De put moet aan de zijkanten en onderaan minstens 10 cm groter zijn dan het infiltratiekrat dat je wilt plaatsen.
Let op
Het infiltratiekrat mag alleen op waterdoorlatende grond worden geplaatst. De bodem van de bouwput moet volledig geëgaliseerd, vlak en vrij van vreemde voorwerpen (stenen, wortels enz.) zijn. Een bodem waarin het water niet voldoende kan wegzakken, is namelijk ongeschikt.

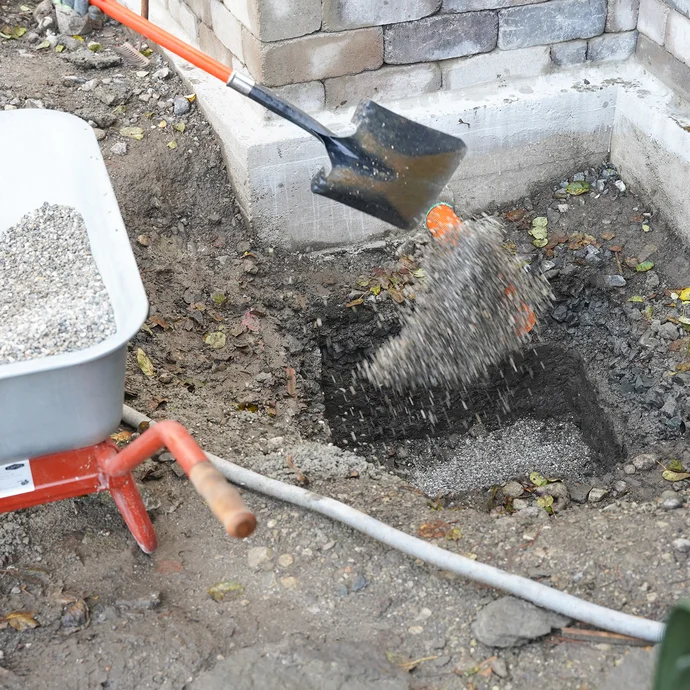

Breng als onderlaag voor het infiltratiekrat minimaal 8–10 cm gewassen grind 8/16 mm aan in de voorbereide bouwput.
Houd daarbij rekening met de positie en de hoogte van de drainagebuis en de buisdoorvoer in het infiltratiekrat.

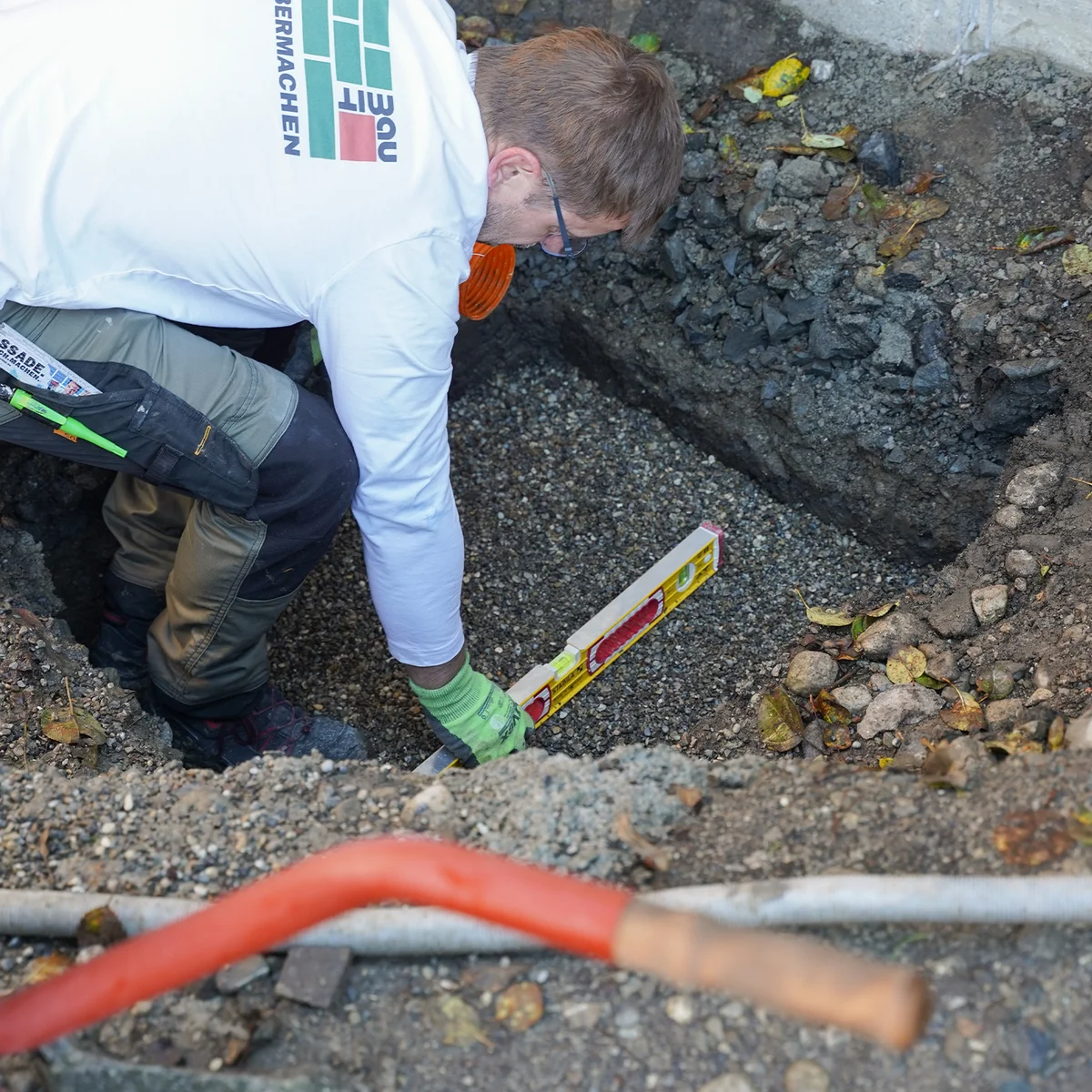

Rei het grindbed vlak af met een waterpas. Plaats het infiltratiekrat waterpas, met maximaal 1 % afschot.
Zaag met een decoupeerzaag de opening voor de buisdoorvoer uit een zijwand van het infiltratiekrat.
Bij het infiltratiekrat GRAF EcoBloc zijn de gangbare buisdiameters al in de zijwand voorbereid. Dat maakt het uitzagen een stuk makkelijker.

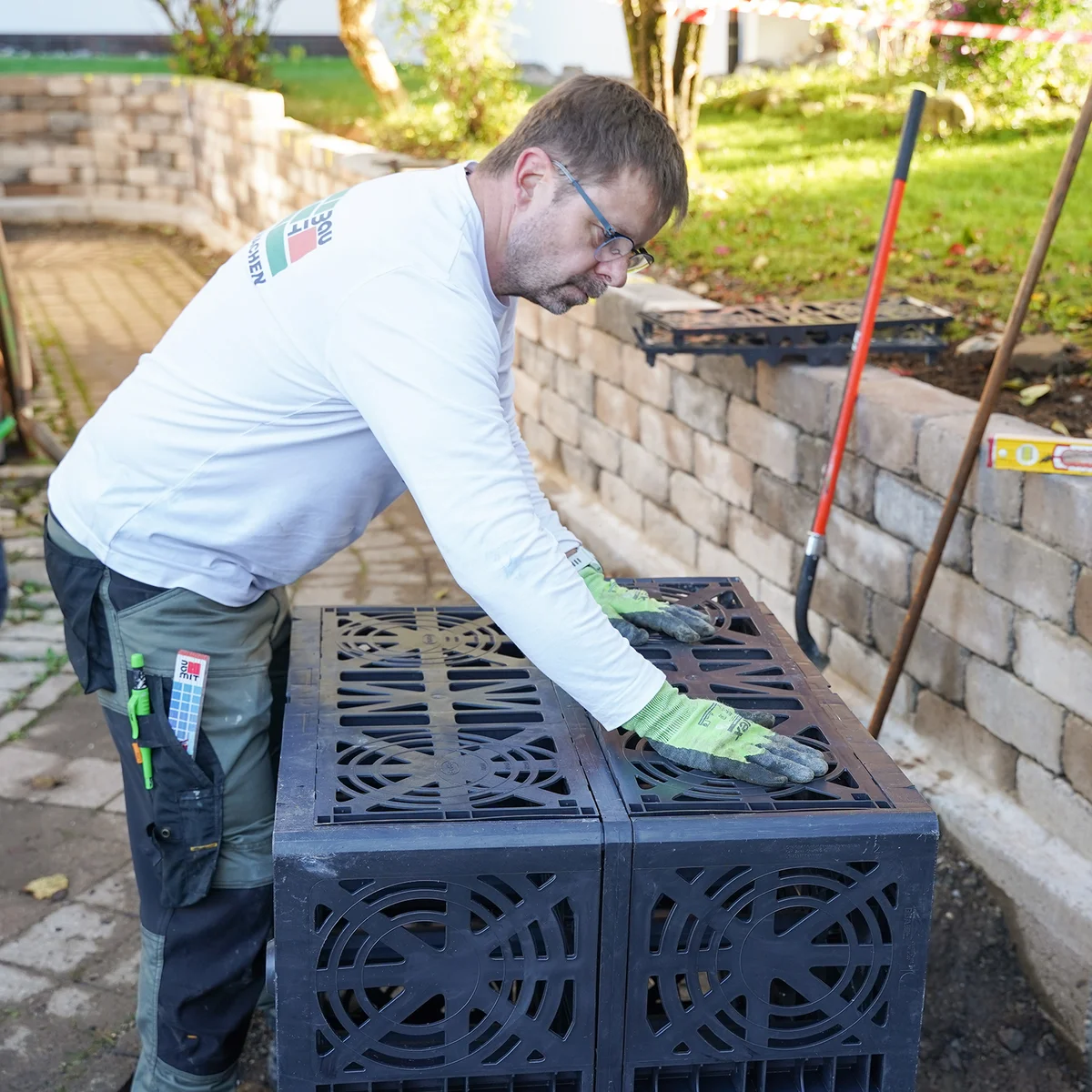

Afhankelijk van het infiltratiekrat moet je de onderdelen eerst nog in elkaar zetten totdat ze allemaal stevig vastklikken.
Het infiltratiekrat EcoBloc van het merk GRAF wordt bewust in losse onderdelen geleverd, omdat alleen zo een uiterst ruimtebesparende verzending mogelijk is.

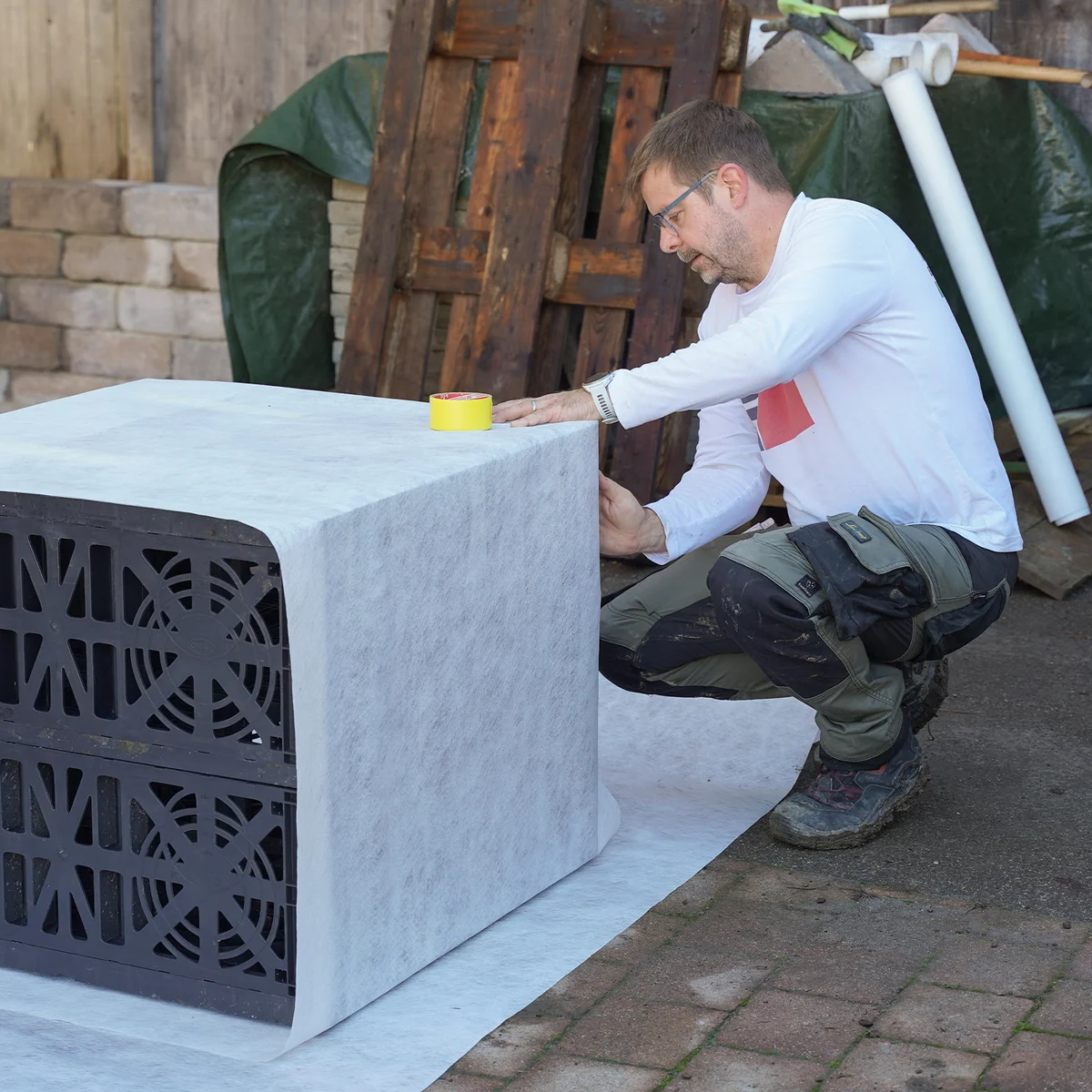

Het infiltratiekrat moet volledig in drainagedoek worden gewikkeld. Meestal wordt het doek eerst in de bouwput gelegd en worden de kratten daarna geplaatst (houd in dit geval rekening met een grotere breedte van de bouwput).

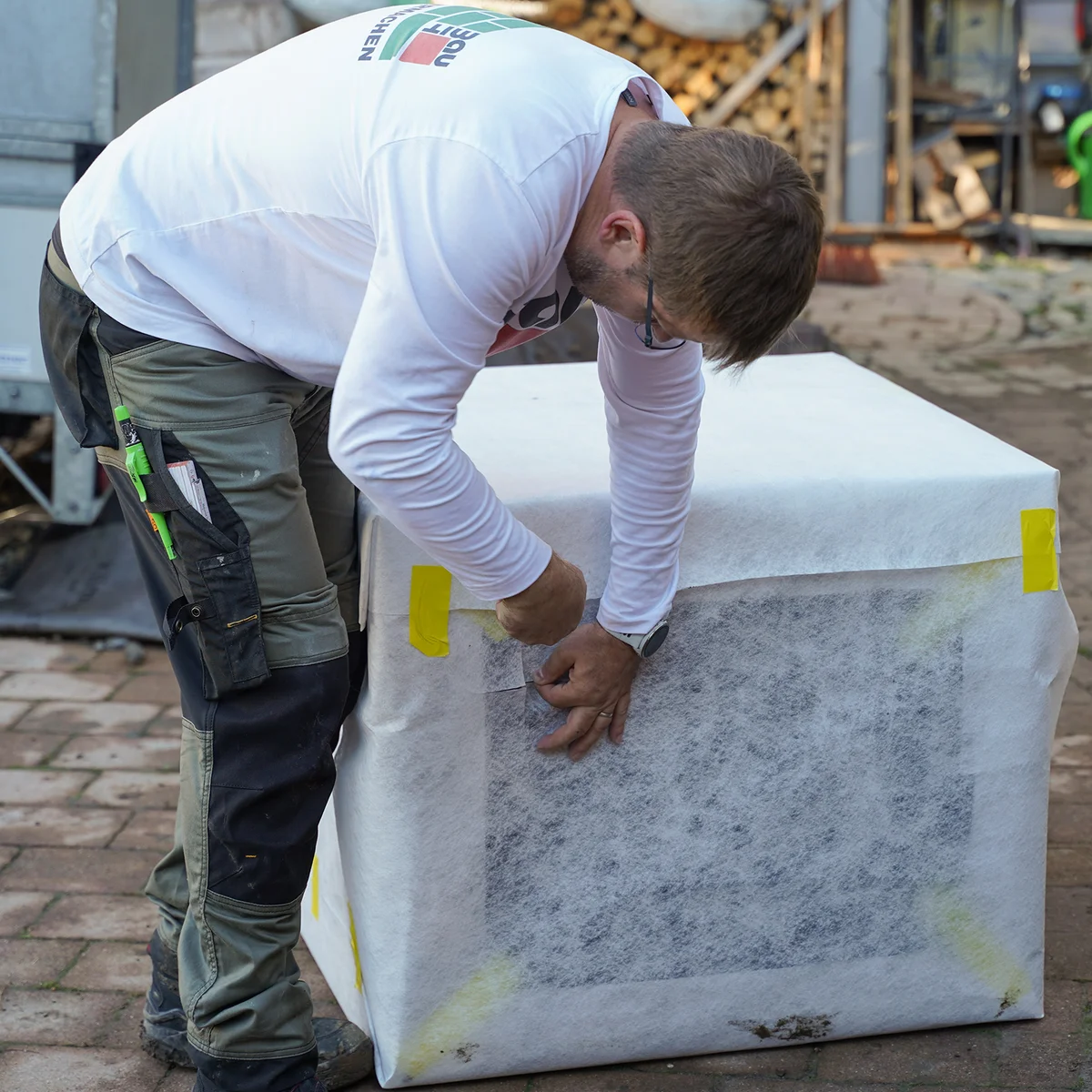

Als je echter maar één krat nodig hebt, kun je het ook al vóór het plaatsen in het doek wikkelen.
Snijd het drainagedoek in ter hoogte van de buisdoorvoer, zodat je de buis hier makkelijker kunt doorvoeren.
Zet nu het infiltratiekrat op het voorbereide grindbed, steek de drainagebuis in de voorbereide opening en controleer nogmaals met een waterpas of het krat goed staat.
Daarna kun je de bouwput met grind opvullen. Dek het infiltratiekrat af met minimaal 20 cm grind.
