Houtvezelisolatie – eerste isolatielaag met draagbalken

Bij een houten ondergrond mag je de draagbalken van de onderconstructie uitsluitend in de houten stijlen van de houtskeletwand vastschroeven, niet in de afdekplaat.

De positie van de houten stijlen vind je in de bouwtekeningen. Je kunt de positie ook bepalen met een balkzoeker. De afstand tussen de draagbalken mag niet groter zijn dan 62,5 cm.

Controleer hoeveel draagbalken je nodig hebt in de onderste isolatielaag en verdeel ze zo dat er geen koudebruggen kunnen ontstaan door openingen in de isolatie. Zorg ervoor dat de draagbalken ver genoeg van hoeken of randen worden geplaatst, zodat de isolatie er nog tussen past.

Is de gevel te hoog, gebruik dan een ladder of steiger en een lange waterpas om de positie van de eerste draagbalk met een potlood op de ondergrond af te tekenen.

Vooral bij de eerste draagbalk moet je heel nauwkeurig werken, omdat je alle volgende balken op deze draagbalk uitlijnt.

Als onderste afsluiting van de isolatie hebben we een sokkelprofiel geplaatst. De draagbalken moeten vlak aansluiten op de sokkel. Houd daarom bij de draagbalk rekening met de schroefflens van het sokkelprofiel en maak hiervoor een uitsparing in de balk. Meet eerst hoe ver het sokkelprofiel van de muur af staat en vervolgens de hoogte van de schroefflens.

In de praktijk moet je ongeveer 5-8 mm hout van de draagbalk verwijderen voor de aansluiting op het sokkelprofiel. Dat kun je met een zaag doen, maar met een elektrische schaaf gaat het makkelijker en sneller.

Let op je eigen veiligheid, draag een veiligheidsbril en werkhandschoenen en zet het werkstuk goed vast.

Pas het bovenste uiteinde van de draagbalk aan de dakhelling aan. Houd tussen het dak en de draagbalk een afstand van maximaal 5 mm aan.

Het monteren van de draagbalken aan de gevel gaat een stuk makkelijker als je de bevestigingspunten niet alleen aftekent, maar ook meteen voorboort.

De posities van de bevestigingspunten en de hoeken waaronder je de schroeven indraait, worden vooraf door een vakman berekend. Je kunt bijvoorbeeld bij HECO-Schrauben geschikte berekeningssoftware downloaden. Je kunt ook contact opnemen met de klantenservice van HECO-Schrauben; daar helpen ze je verder.

Bij metselwerk of beton als ondergrond kun je terecht bij TOX Dübel. De contactgegevens vind je op de websites van de aanbieders.

Tussen de draagbalk en het sokkelprofiel moet na de montage een afstand van ca. 3-5 mm zitten. Leg hiervoor bij het plaatsen geschikte afstandhouders onder de draagbalk.

Plaats de draagbalk voor de gevelisolatie langs de eerder afgetekende lijn en draai de eerste schroef in.

Controleer met een waterpas nogmaals of de draagbalk loodrecht staat en draai alle overige schroeven in totdat de koppen vlak liggen met het houtoppervlak.

Het aantal, de onderlinge afstanden en de afmetingen van de schroeven voor houten ondergronden worden bepaald door de vooraf gemaakte berekening. De klantenservice van HECO-Schrauben biedt hiervoor geschikte software of ondersteuning.

Voor het indraaien van schroeven onder een andere hoek dan 90° raden we je dringend aan de HECO Einschraubhilfe (60° en 45°) te gebruiken.

Nadat je de draagbalk van de niet-geventileerde gevel hebt bevestigd, kun je de afstandhouder onder de draagbalk weer verwijderen.

Nadat de eerste draagbalk is geplaatst, kun je doorgaan met de volgende. We raden je aan hiervoor een afstandsmal op maat te zagen. Dat maakt het plaatsen makkelijker en sneller.

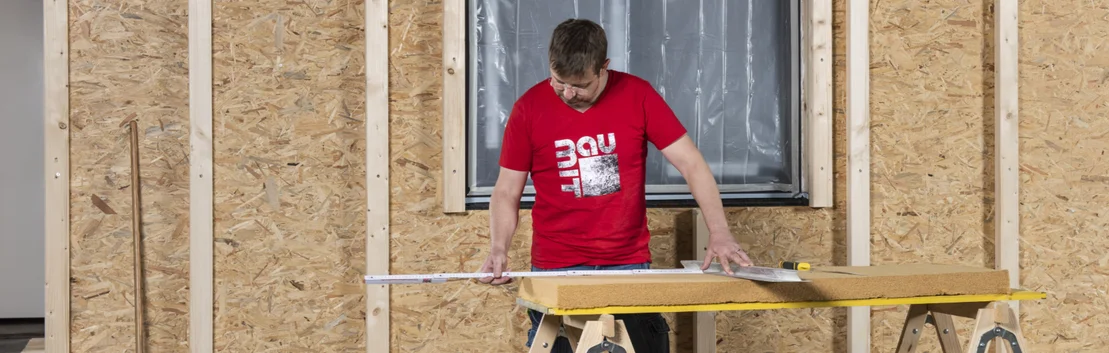

Houd er rekening mee dat je de isolatieplaat voor het plaatsen 3-5 mm breder moet snijden dan de vrije afstand tussen de draagbalken.

Vanaf deze werkzaamheden is de hulp van een tweede persoon in elk geval erg handig. Zo kunnen jullie met twee afstandsmallen de draagbalk op zijn plaats houden en makkelijker vastzetten.

Ook hier maakt het voorboren van de schroefgaten het werk een stuk makkelijker.

Bij openingen, zoals ramen en deuren, wordt afhankelijk van de uiteindelijke uitvoeringsvariant een verticale draagbalk gemonteerd.

Bij een uitvoering met een dubbele isolatielaag wordt in de eerste laag een draagbalk direct aan de buitenhoek gemonteerd. Plaats deze zo dat het hout aan beide gevelzijden even ver uitsteekt als de dikte van het isolatiemateriaal in de onderste laag.

Hiervoor kun je één balk gebruiken of twee balken die aan elkaar zijn vastgeschroefd.

Valt de positie van de draagbalk samen met een uitstekende dakspar aan de gootzijde, pas de draagbalk dan daarop aan.

Plaats op deze manier de overige draagbalken van de eerste isolatielaag op de rest van het geveloppervlak.

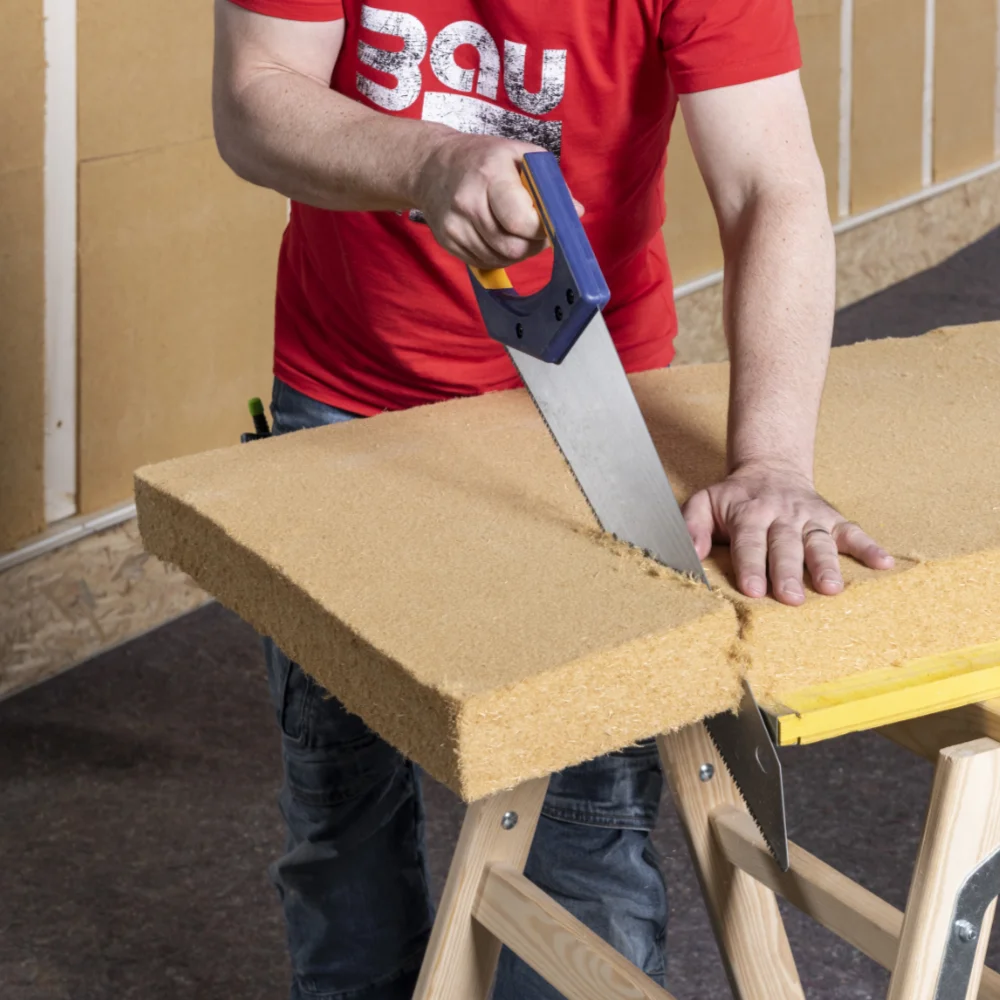

Wil je deze houtvezelisolatiemat met een handzaag op maat zagen, leg de zaaglijn dan zo dicht mogelijk langs een harde rand. Door de vezelstructuur rafelt de zaagrand van de isolatieplaat bij gebruik van dit gereedschap enigszins.

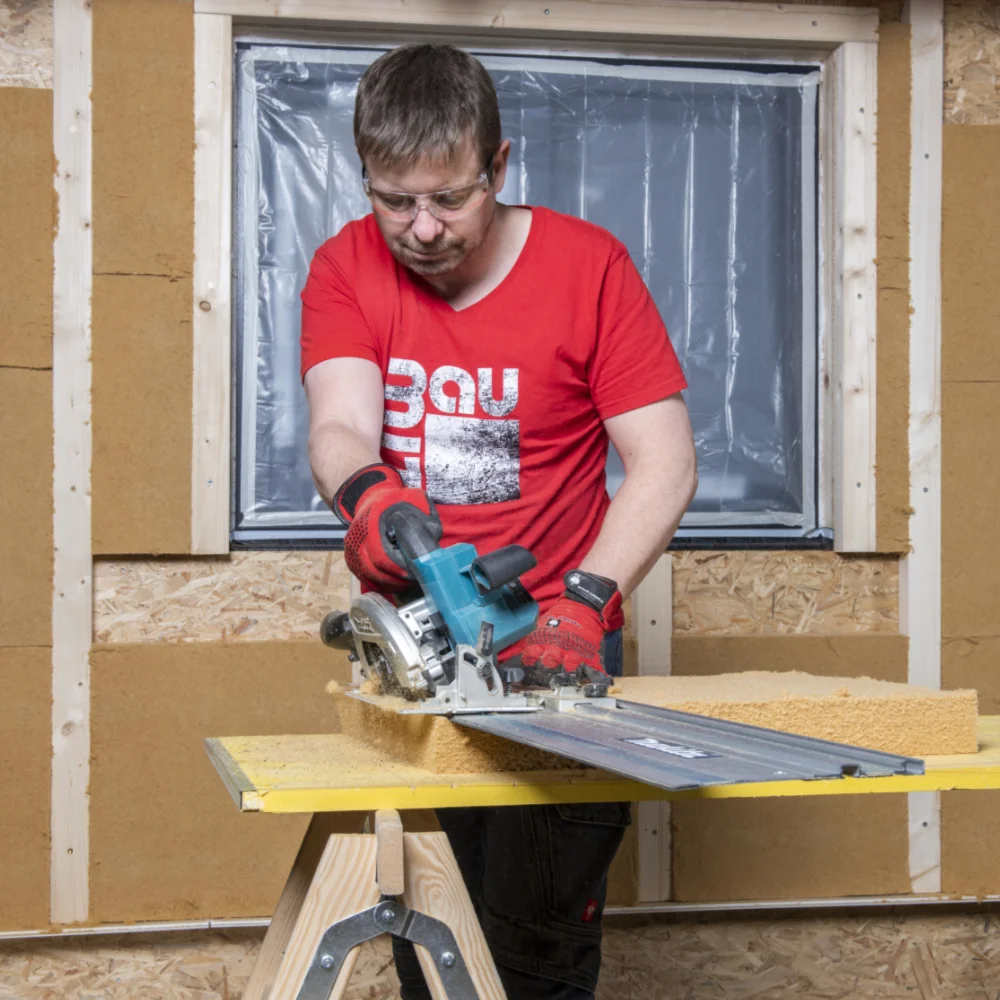

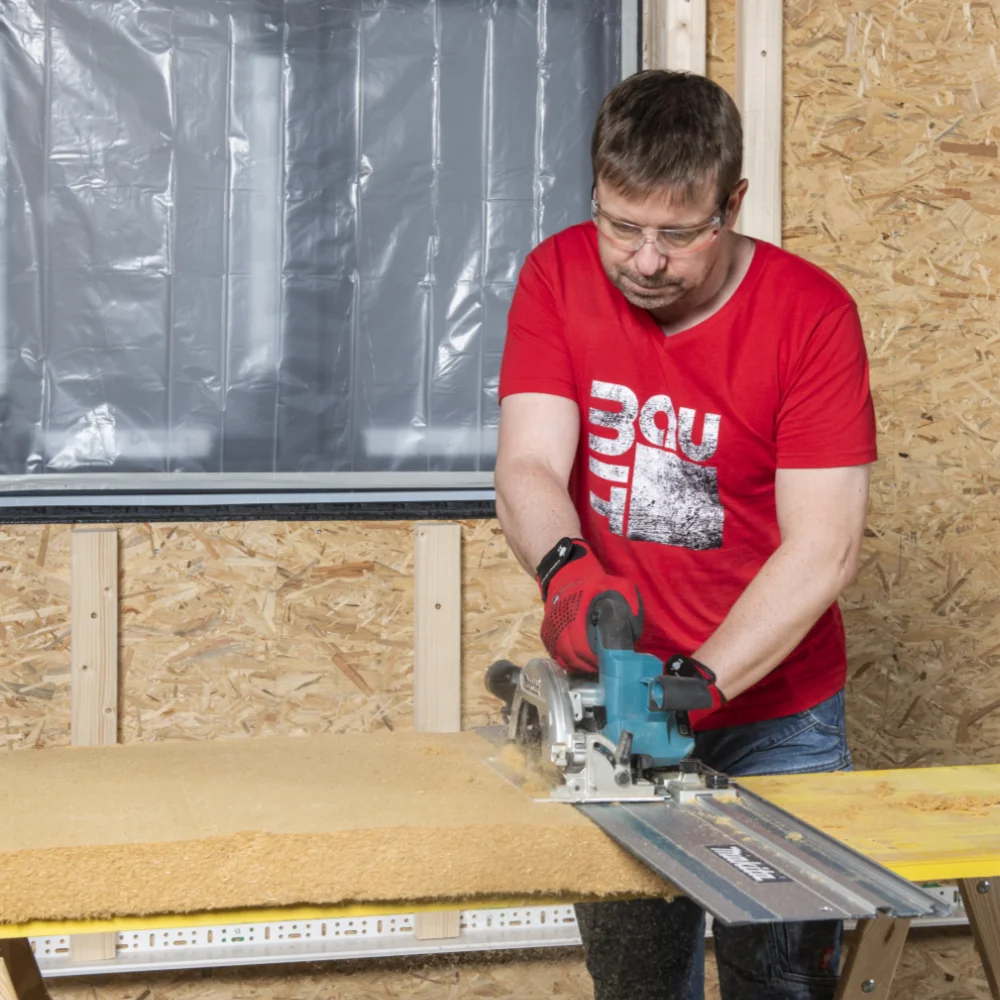

Met een handcirkelzaag krijg je strakke randen. Dit is een praktische oplossing voor isolatiemateriaal met een dikte tot maximaal 100 mm. Let op de maximale zaagdiepte van de handcirkelzaag die je gebruikt.

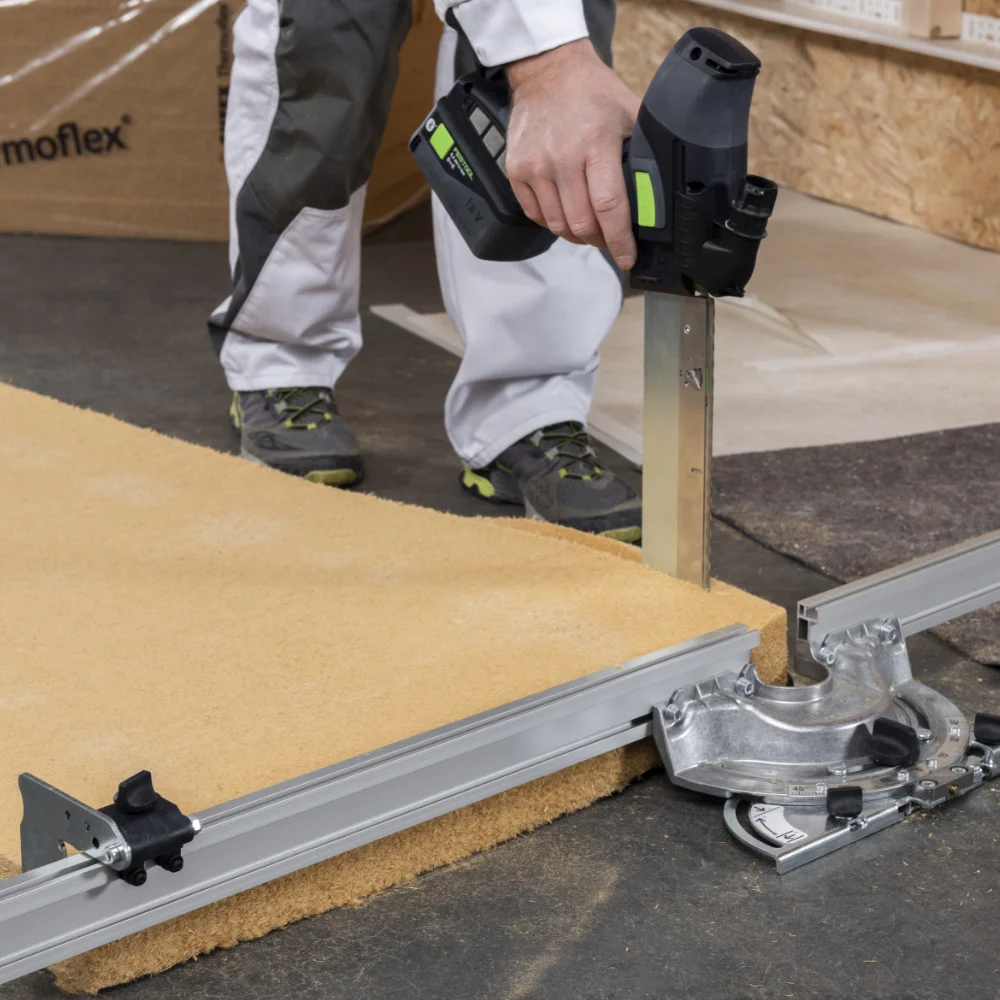

Met speciale isolatiezagen, zoals de Festool ISC 240, werk je aanzienlijk sneller en krijg je veel strakkere zaagranden. Hiermee kun je ook isolatiemateriaal met een dikte van meer dan 100 mm heel goed op maat zagen.

De set met geleiderail en hoekaanslag van Festool is al bij een middelgroot project een zinvolle investering.

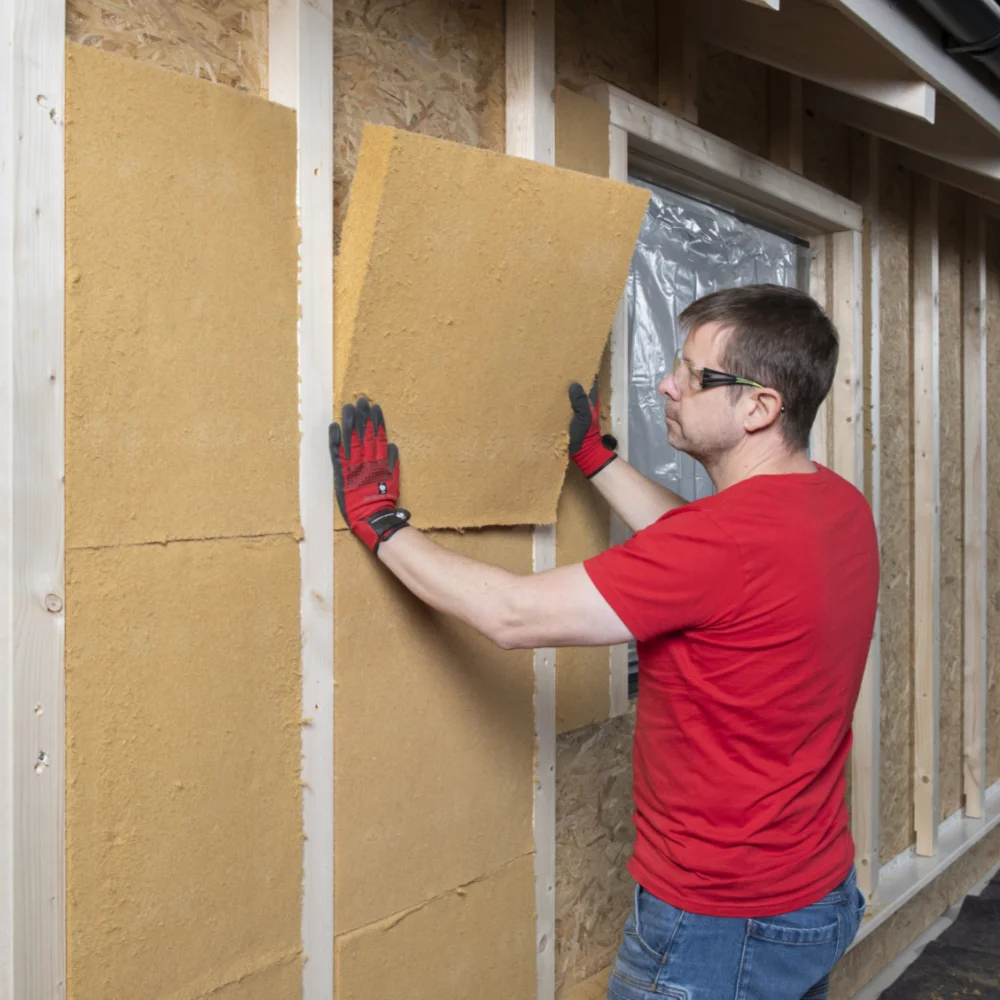

Plaats de op maat gezaagde isolatieplaat tussen de balken van de draagconstructie. De isolatieplaat moet vlak en stevig in de constructie zitten, zonder op te bollen. Als de plaat opbolt, is dat een teken dat deze te breed is.

De platen moeten de holle ruimte tussen de ondergrond en de draagconstructie volledig opvullen. Als de draagconstructie bijvoorbeeld met stelschroeven op afstand is geplaatst, moet je hiermee rekening houden bij de dikte van het isolatiemateriaal.

Zaag de Thermoflex-houtvezelmat bij de dakaansluiting aan de gootzijde onder dezelfde hoek als de dakhelling. Hiervoor kun je de hoekinstelling van de handcirkelzaag gebruiken, voor zover de zaagdiepte dit toelaat.

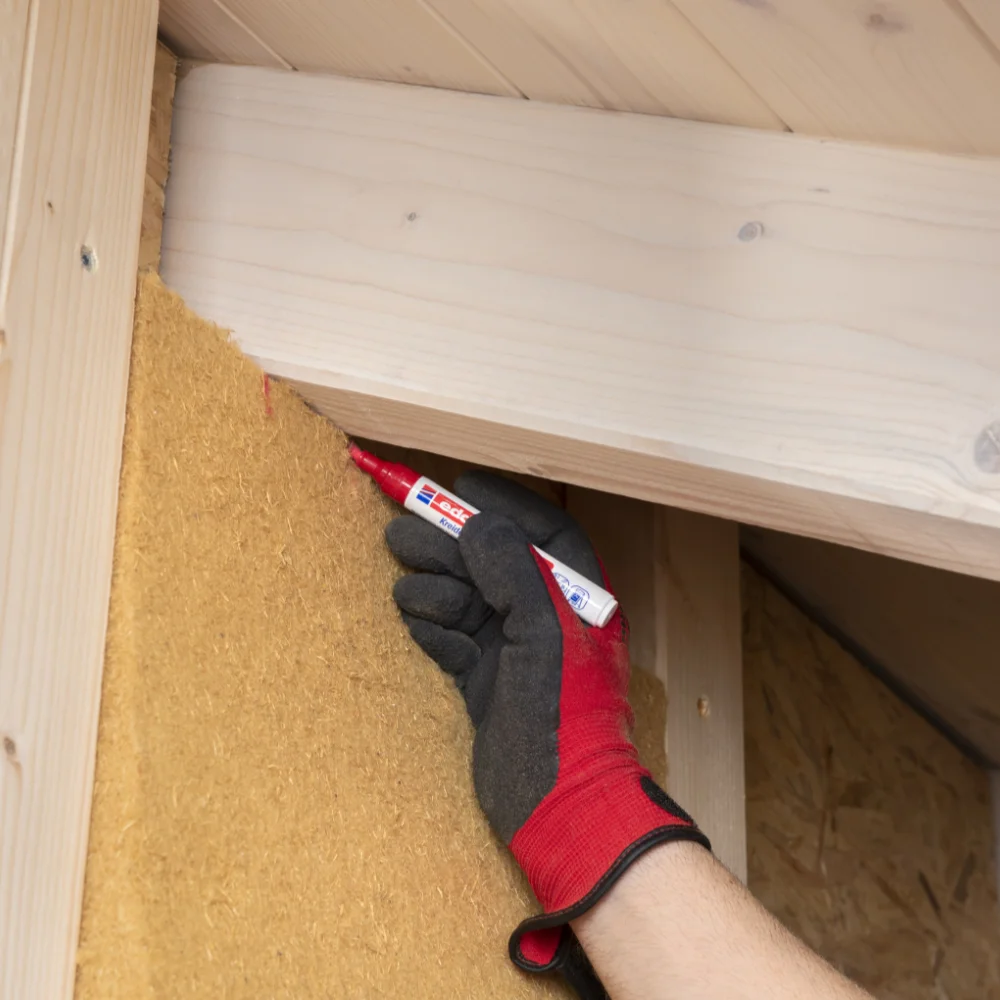

Teken de dakspar af op de isolatieplaat, zodat je de uitsparing daarna kunt uitzagen. Zulke kleinere uitsparingen kun je prima met een handzaag uitzagen. Gebruik hiervoor een zaagblad met een gegolfde snede.

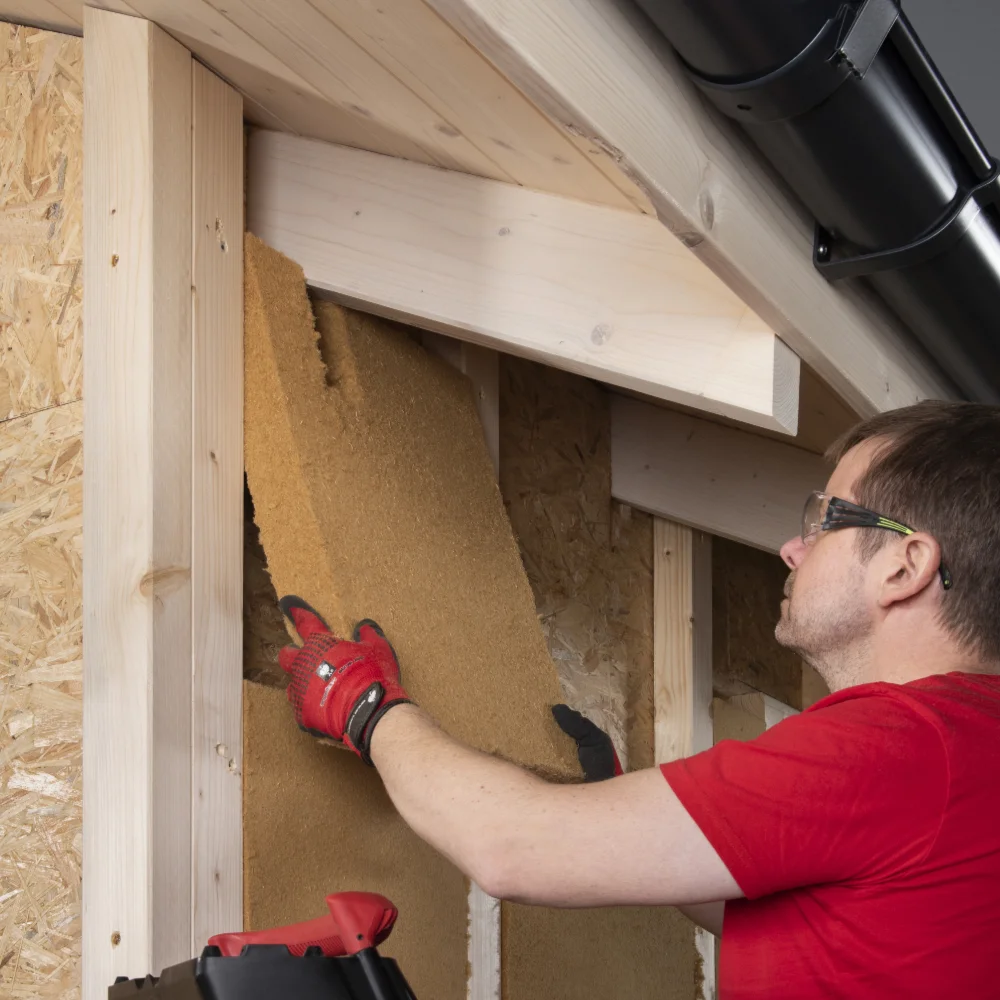

Als je tijdens het isoleren de dakaansluiting nadert, is het in de praktijk aan de gootzijde vaak makkelijker om eerst de plaat te plaatsen die direct op het dak aansluit.

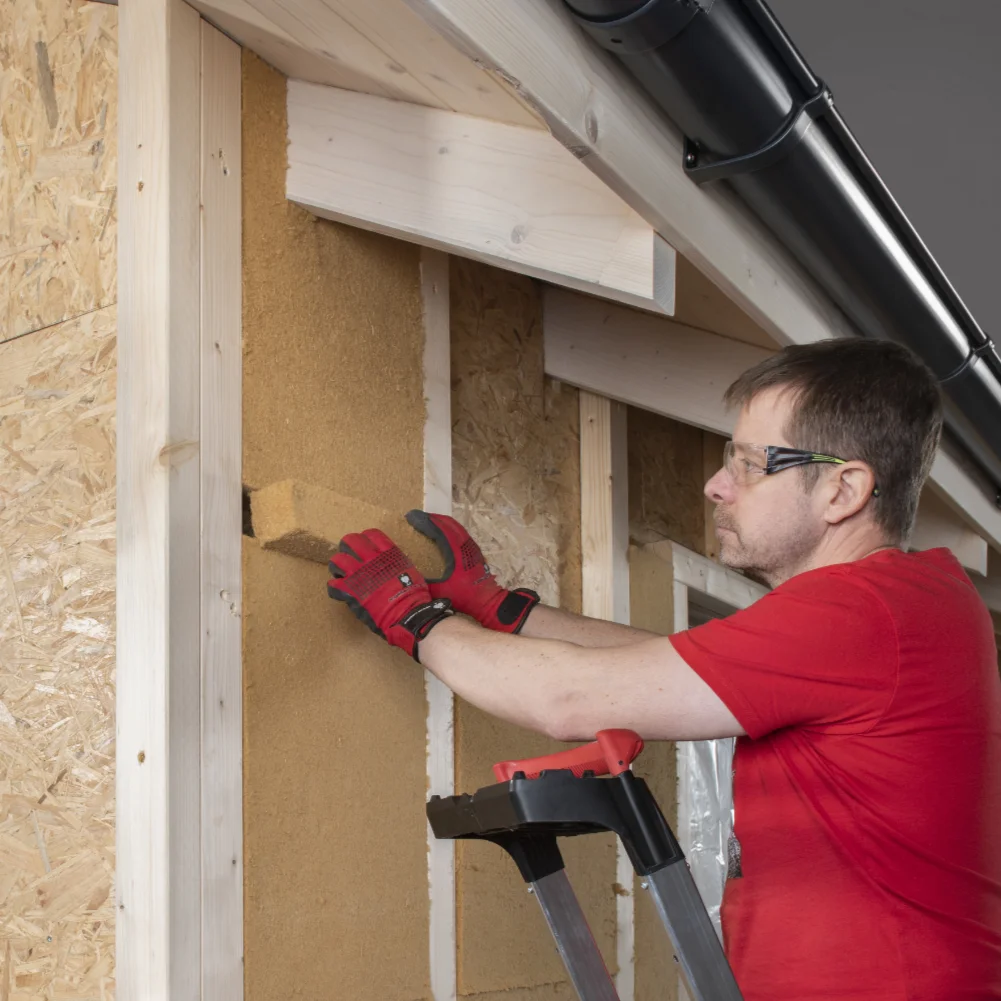

Vervolgens maak je de isolatielaag eronder af met een passend op maat gesneden stuk isolatieplaat. Vooral bij steile daken of bij isolatiemateriaal met een dikte > 80 mm is deze werkwijze aan te raden.

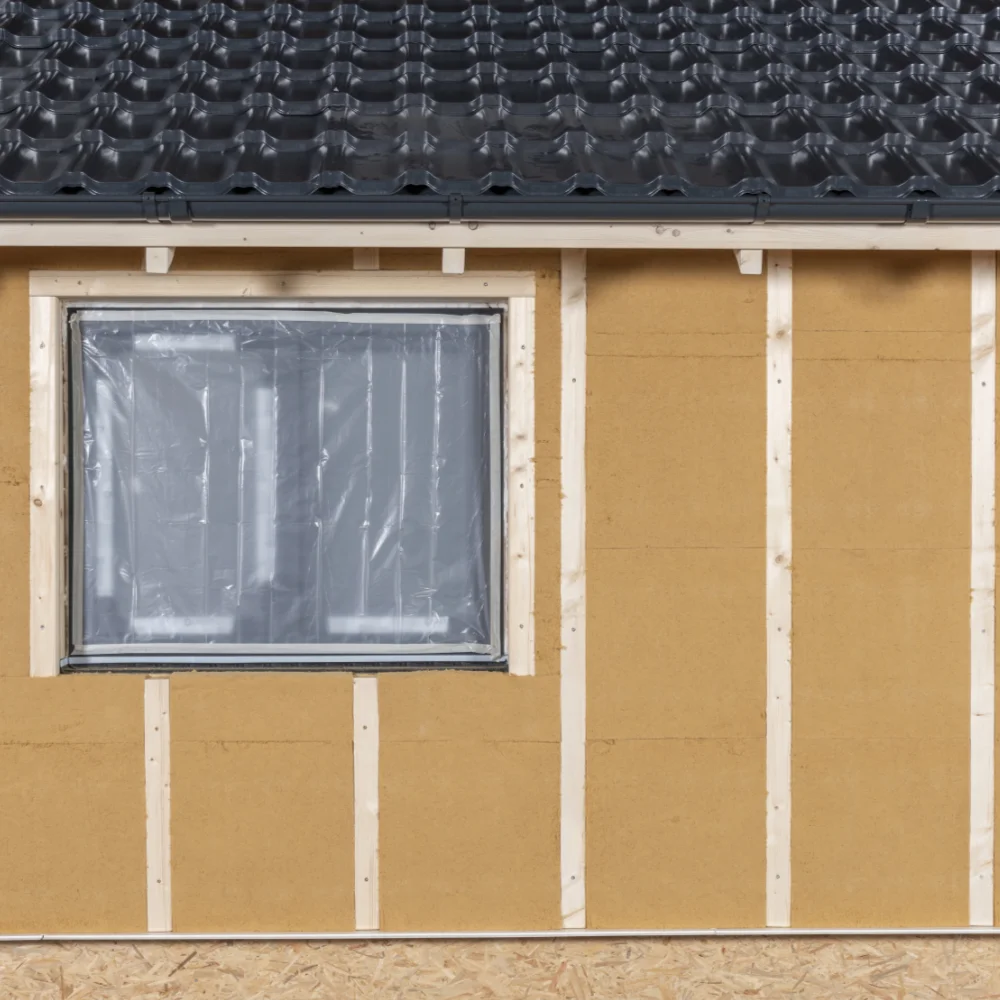

Maak de isolatie van de onderste isolatielaag af. Je kunt meteen, zonder pauze, doorgaan met de tweede isolatielaag.

Als je niet meteen verder kunt werken, bescherm het oppervlak dan tegen directe regen. Ook harde wind of storm kan de ingeklemde isolatieplaten uit de nog niet voltooide gevel rukken.
